34层剪力墙结构高层住宅楼结构施工大样图cad桩位布置图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:34层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:62张
  • 设计年代:近代

附件详情

该项目是合肥某花园小区项目,建筑设计结构形式为34层(带阁楼)剪力墙结构,建筑总高度(室外地面至屋面檐口)为99.90m,地基基础设计等级为乙级,该项目采用人工挖孔灌注桩,抗震设防烈度为七度。

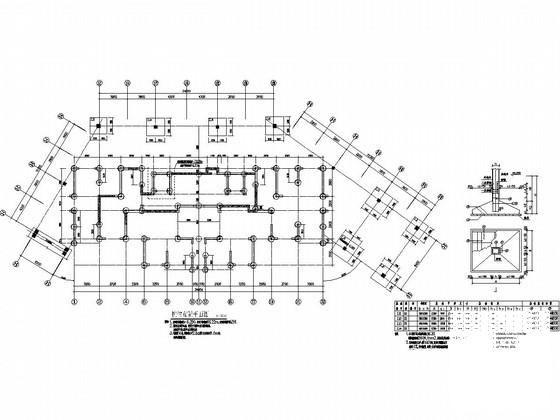

该资料包含: 结构设计说明 ,人工挖孔桩设计说明,桩位布置图,基础梁平法施工图,墙柱 平面布置图 ,梁平法施工图,板平法施工图,暗柱表,结构大样图,墙详图,楼梯图等共计62张图。
分享投稿时间:近几年11月。

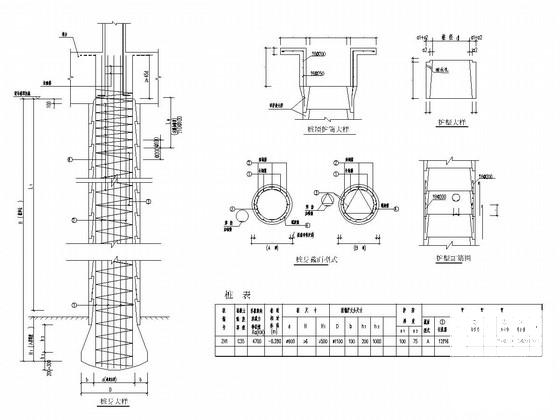

桩身大样详图

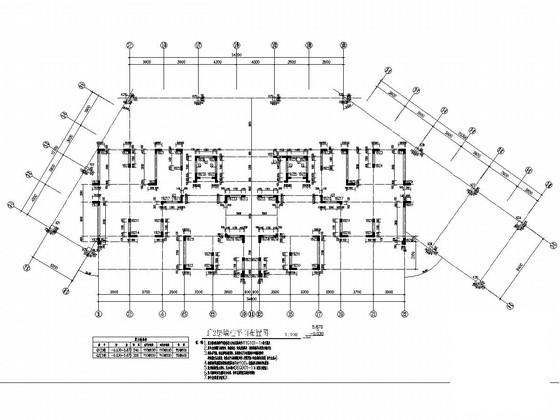

1~2层墙柱平面布置图

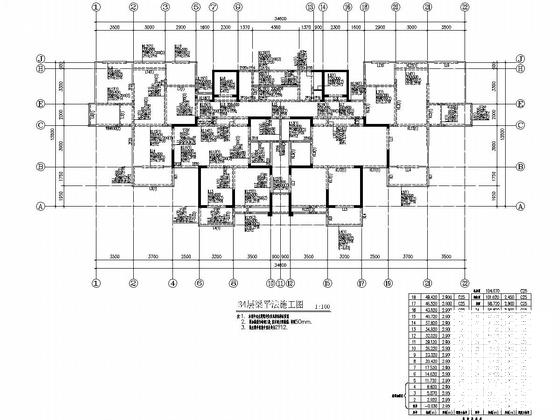

34层梁平法施工图

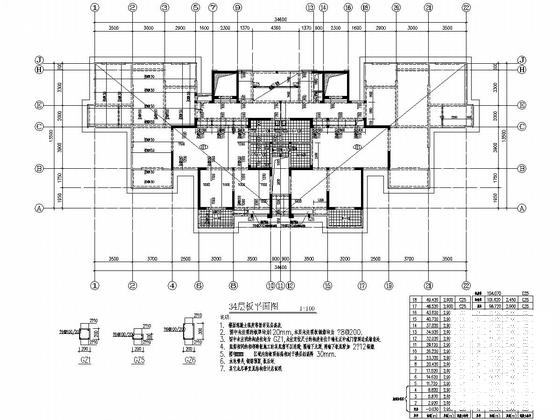

34层板平面图
