7层剪力墙结构住宅楼结构施工CAD图纸(高20米)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目为江苏某小区住宅楼,地上为7层,建筑设计结构形式为剪力墙结构,房屋总长53.8米,高20.9米,基础为筏板基础与柱下独立基础,7度设防。
该资料包含: 结构设计说明 、粉喷桩施工图、基础详图、剪力墙、柱布置图、墙边缘构件、框架柱配筋表、剪力墙布置图、剪力墙构造边缘构件柱表、板结构布置图、梁配筋图、楼梯结构图等共29张图纸。

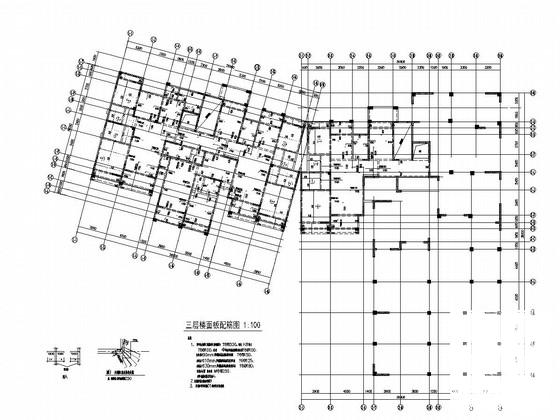

三层楼面板配筋图

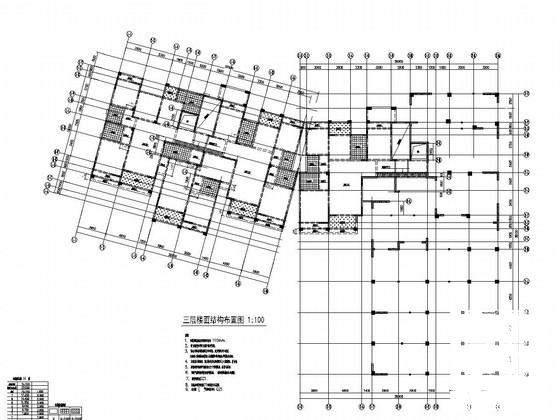

三层楼面结构布置图

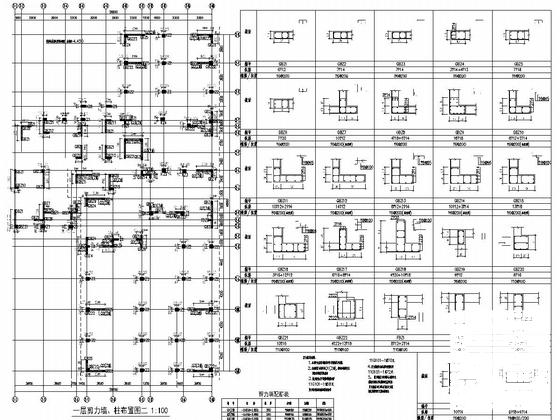

剪力墙、柱布置图

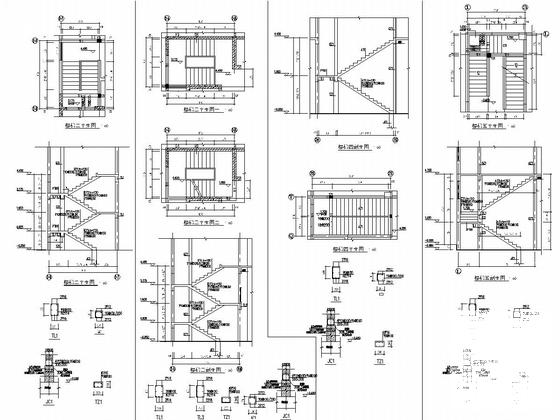

楼梯结构图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 7层剪力墙结构住宅楼结构施工CAD图纸(高20米) - 1
    第 1 张图
  • 7层剪力墙结构住宅楼结构施工CAD图纸(高20米) - 2
    第 2 张图
  • 7层剪力墙结构住宅楼结构施工CAD图纸(高20米) - 3
    第 3 张图
  • 7层剪力墙结构住宅楼结构施工CAD图纸(高20米) - 4
    第 4 张图
  • 7层剪力墙结构住宅楼结构施工CAD图纸(高20米) - 5
    第 5 张图
  • 7层剪力墙结构住宅楼结构施工CAD图纸(高20米) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
