古建天王殿建筑结构全套施工CAD大样图

附件详情

该项目是旅游区古建天王殿项目，建筑层次为一层单檐，建筑高度为8.500米，框架结构，抗震设防烈度为7度，独立基础，地基基础设计等级为丙级。

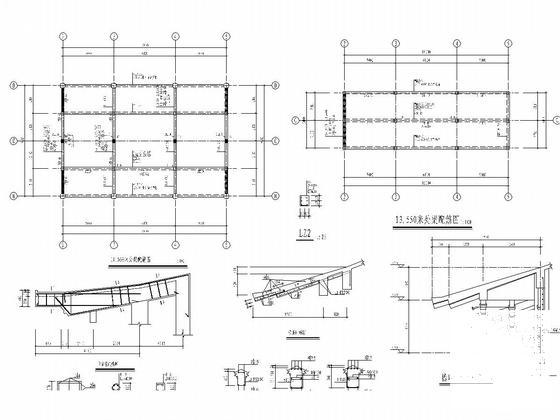

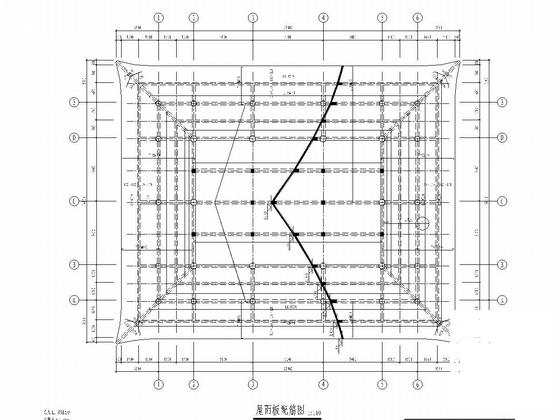

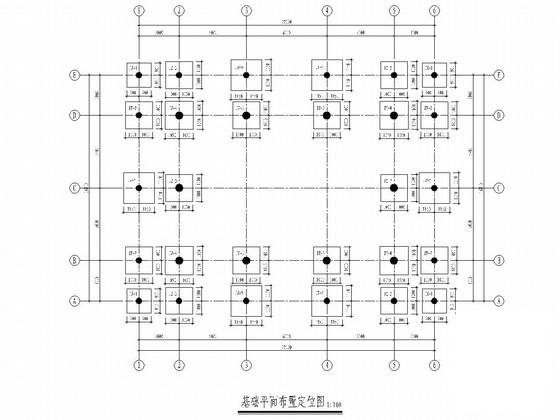

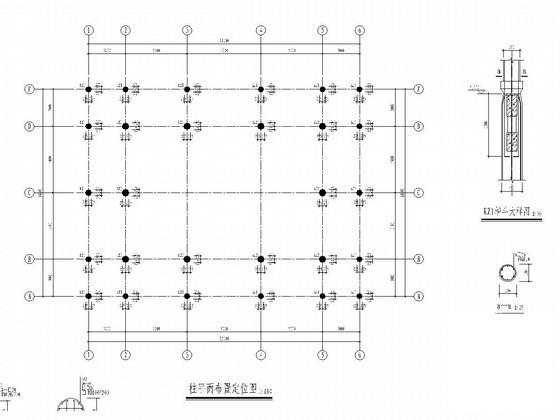

结构专业该资料包含： 结构设计说明 ，基础平面布置定位图，基础结构大样图，柱平面布置定位图，基础梁配筋图，4.950、5.900、7.950、8.540米处梁配筋图，屋面板配筋图，节点结构大样图共计10张图。

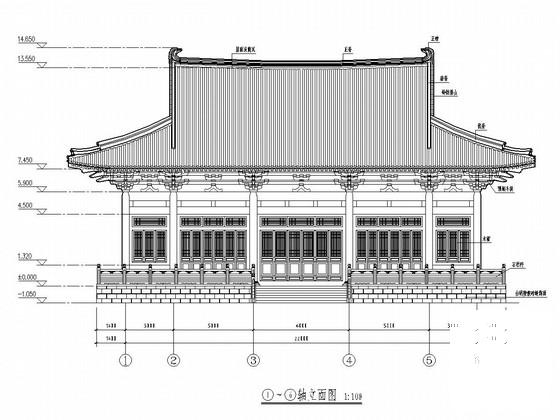

建筑专业该资料包含：建筑设计说明，底层平面布置图，屋面平面布置图，斗拱、椽条 平面布置图 ，立面图，剖面图，门窗大样图，节点大样图，外槽正心斗拱立面图 45°角斗拱仰视图、槽补间人字拱大样，斗拱大样图等共计18张图。
分享投稿时间：近几年4月。
