1500平3层异形柱框架结构别墅建筑结构施工CAD大样图

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:近代张
  • 设计年代:近代

附件详情

该项目是安徽别墅项目,总建筑设计面积:1530.34,半地下室,上部结构为现浇异形柱框架轻质墙结构(简称异形柱框架结构),采用柱下独立基础,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含:异型柱框架结构设计总说明,基础结构平面图,柱 平面布置图 ,板配筋图,梁配筋图,楼梯图,节点大样图,共计20张图。

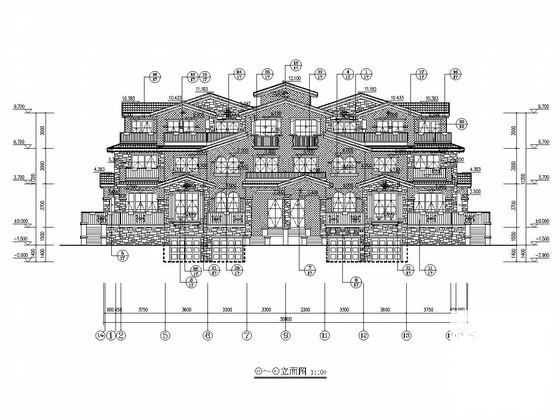

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,洞口大样,门窗表,门窗详图,楼梯图,节点大样图等共计19张图。
分享投稿时间:近几年8月。

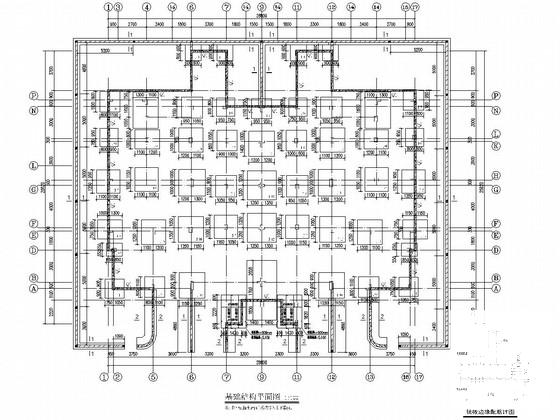

基础结构平面图

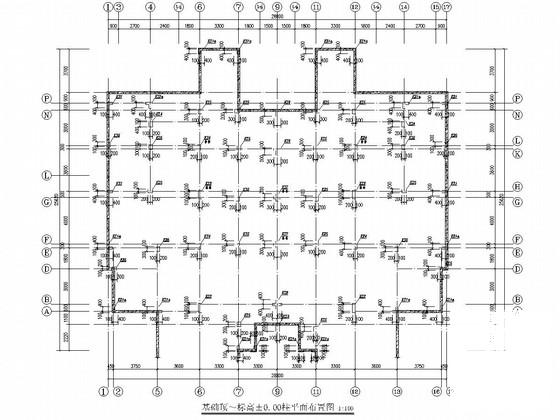

基础顶~标高±0.00柱平面布置图

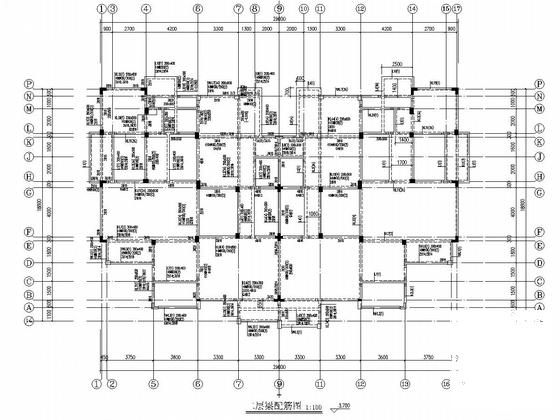

二层梁配筋图

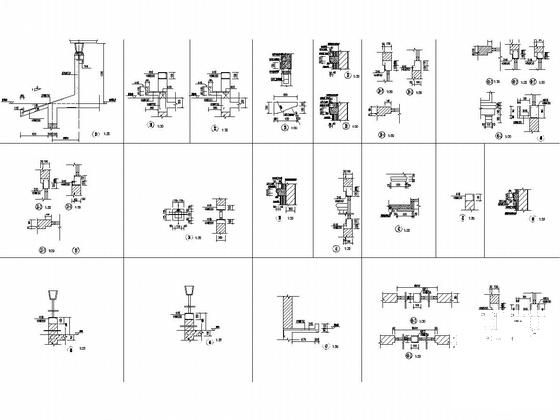

节点详图
