3层框架结构游泳馆及温泉池建筑结构施工CAD图纸

  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:50张
  • 设计年代:近代

附件详情

该项目是嘉年华游乐园游泳馆项目,地上3层,框架结构,基础采用独立基础,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,基础 平面布置图 ,框架柱布置图,地梁配筋图,各层板配筋图,梁配筋图,泳池、温泉池壁及底板大样,楼梯大样,共计11张图。
建筑专业该资料包含:设计说明,总图,接待区,男浴区,女浴区,公共卫生间,木作亭子等共计40多张图。
分享投稿时间:近几年6月。

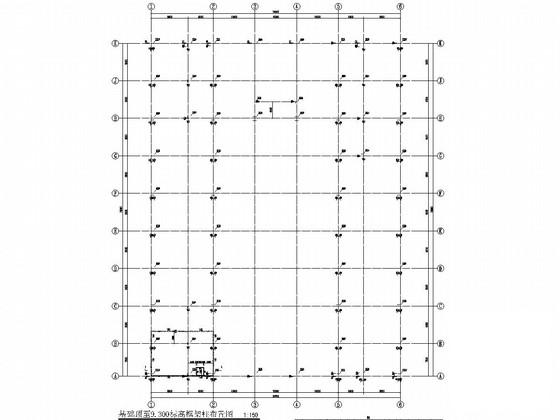

基础顶至9.300标高框架柱布置图

二层梁配筋图

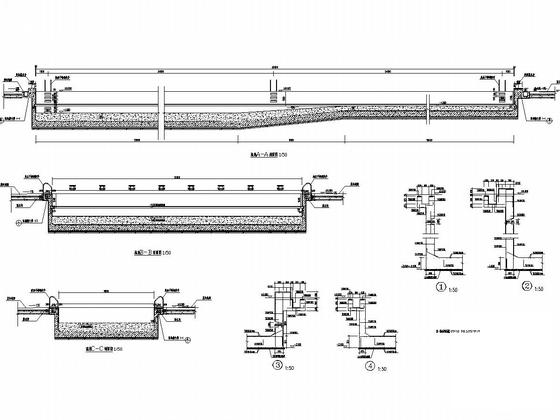

泳池、温泉池壁及底板大样

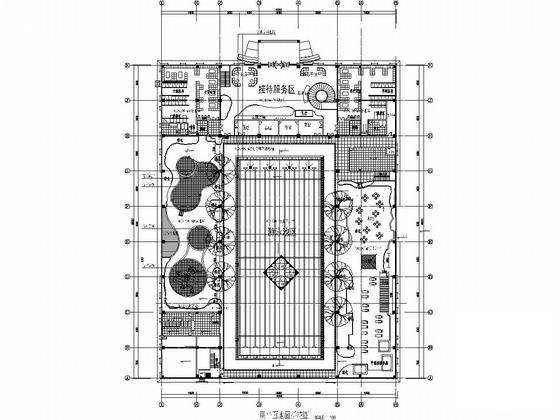

一层平面地面拼花图

男浴区平面图

公共卫生间平面图

三层梁配筋图
