2层游泳馆建筑暖通空调及通风排烟设计CAD施工图纸

rruuikkjj · 发表于 2020-2-29 21:24:19

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：娱乐,体育
建筑高度类型：多层建筑
建筑设计面积：5467平方米
建筑地上层数：2层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：77张
设计内容：空调,通风,采暖,防排烟,冷热源
冷热源：电动压缩式冷水机组
空调系统：全空气系统,制冷剂系统
采暖系统：散热器供暖,热水辐射
送风方式：散流器送风
项目所在地：上海

附件详情

设计施工说明
图例

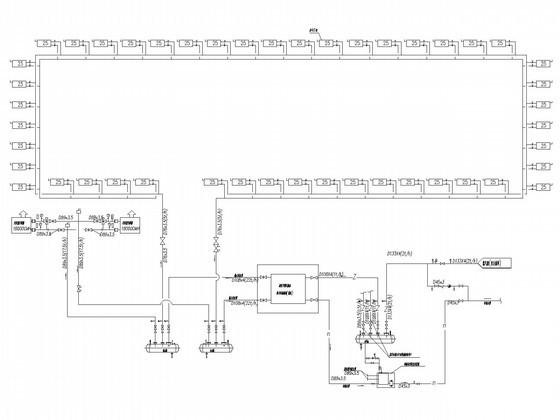

空调采暖水系统流程图

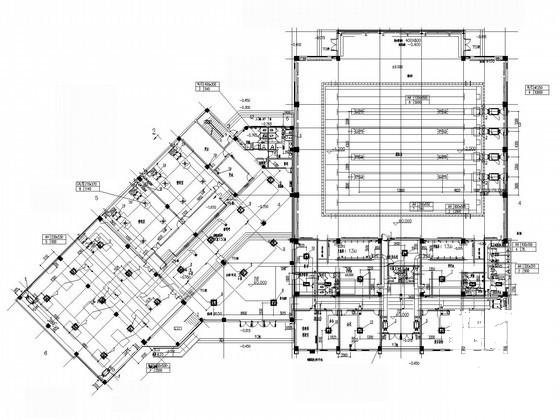

空调通风系统平面布置图

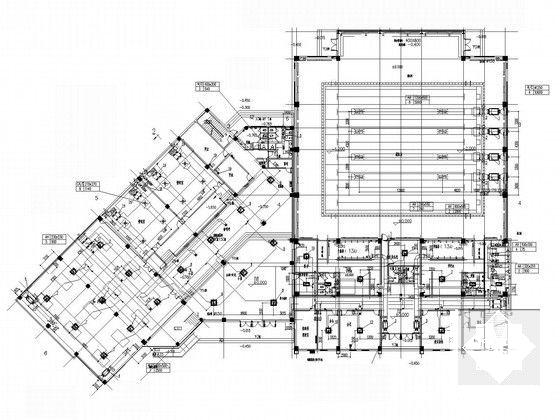

空调风管平面图

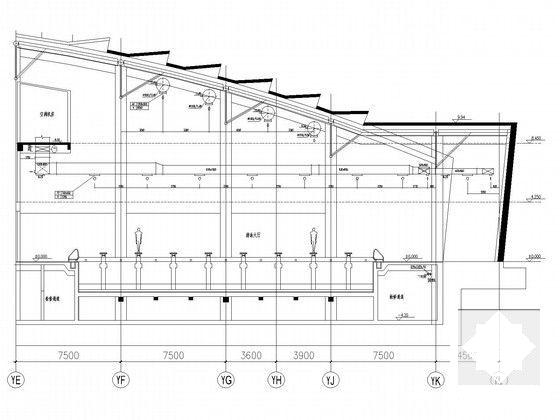

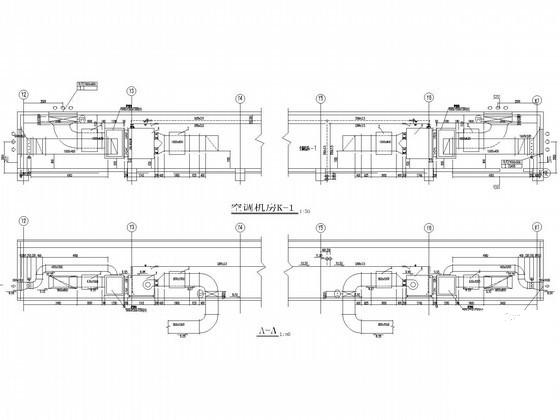

空调通风系统剖面详图

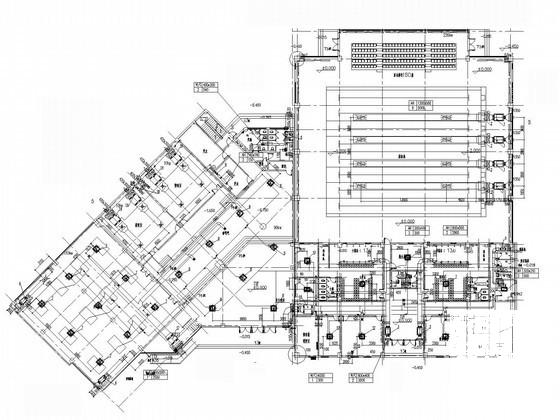

采暖平面图
......

附件详情

一、项目概要：
工程为大学游泳馆，总建筑面积约5467m2(地上3942m2,地下1525m2)，地上两层。地下一层，包括集中地板辐射供暖及集中空调设计、通风设计......
二、冷热源：
采用2台制热量为690kw的风冷热水机组及1台制热量为690kw，制冷量为660kw风冷热泵机组。热水机组用于游泳池水加热，热泵机组用于空调作为空调用冷热源......
三、空调系统：
1.游泳馆采用全空气空调系统。共选用4台空调机组，两台送风量26000m3/h，设置于屋顶；两台送风量22000m3/h,设置于地下室。
2.对游泳馆的更衣室、贵宾接待室、广播救生室、健身房及办公室设置分体空调......
四、采暖系统：
对泳池区设置集中地板辐射供暖，设置11组分集水器，系统热负荷150kW......
五、通风排烟系统：
1.游泳馆设置机械通风系统，通风量分别为24000m/h及8000m/h。
2.男女沐浴更衣间设置机械排风系统，通风量分别为4000m/h及3000m/h。
3.卫生间设置机械排风系统，通风量分别为500m/h及800m/h......

图纸共77张。
