22层框支剪力墙结构住宅楼结构施工CAD大样图
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：22层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：剪力墙
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：甲级
- 抗震设防烈度：6度抗震
- 风压：0.5kN/平方米
- 雪压：0.5kN/平方米
- 参考图纸：64张
- 设计年代：近代
附件详情
二十二层框支剪力墙结构住宅楼结构施工图：该项目主体地上二十二层，标准层层高2.9m，主体总高度71.600m；框支剪力墙结构。 预应力混凝土管桩基础
主要图纸为：
结构设计说明
、基础梁图、基础梁配筋图、各层梁配筋图、各层板配筋图、楼梯大样图、基础平面图、承台表、1-3层墙柱定位图、1-3层墙柱配筋图、顶层墙柱定位图、高层墙柱配筋图、屋顶层墙柱配筋图、转换层梁板平面布置图、转换层梁定位、吊筋及塔楼剪力墙布置图、5-6层梁板平面布置图、7-22梁板平面布置图、飘窗及空调板
平面布置图
、
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

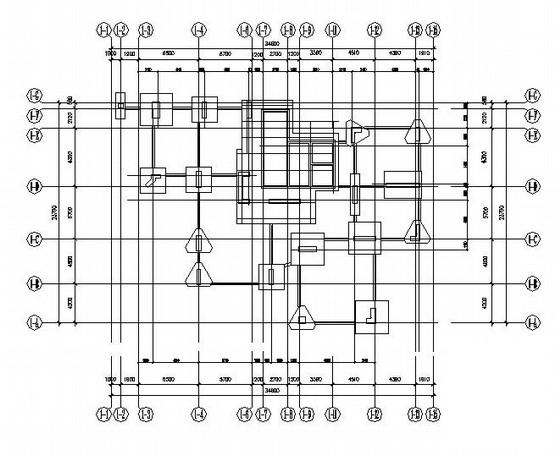

框支剪力墙结构 - 1 -

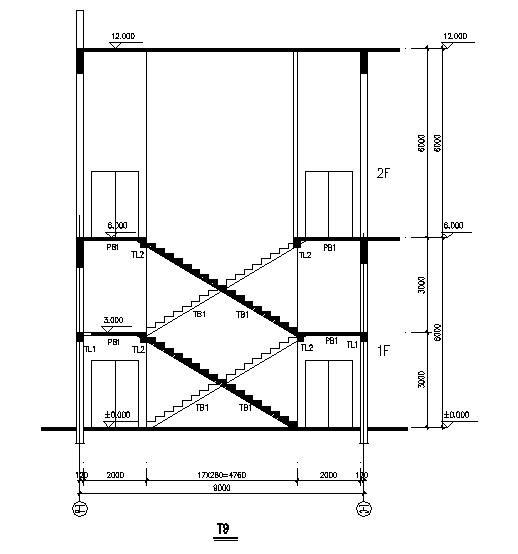

框支剪力墙结构 - 2 -

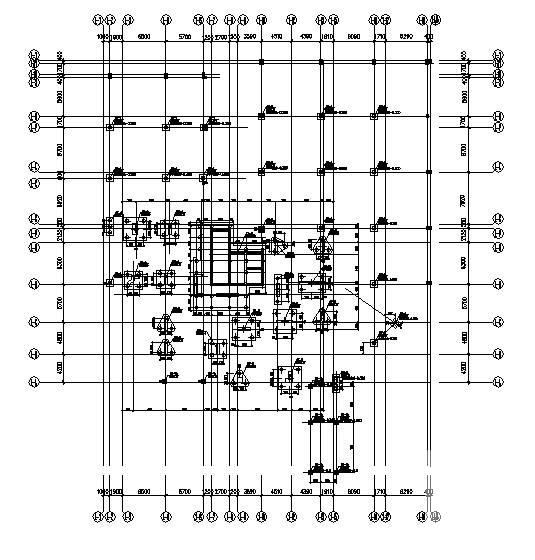

框支剪力墙结构 - 3 -

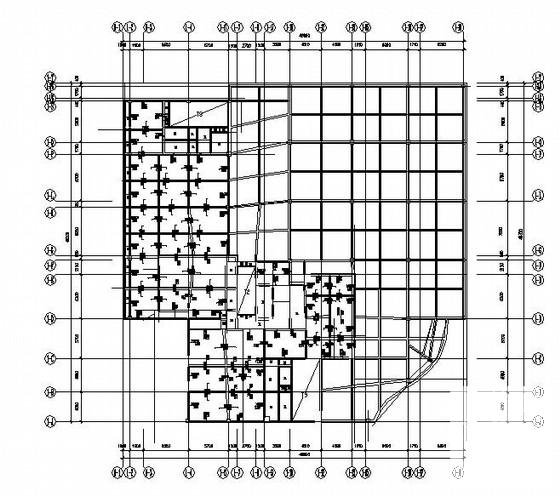

框支剪力墙结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：6.7 MB
- 收藏次数：0
-
文件名称：
附件-995888979877065508850.rar
