1067平米5层框架结构学校教师公租房建筑结构全套CAD施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:25张
  • 设计年代:近代

附件详情

该项目是教师公租房项目,地上五层,建筑占地面积为189.6平方米,建筑总面积1067.66平方米,采用夯扩桩基础,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,基础结构平面布置图,桩大样图,柱结构平面布置图,梁结构 平面布置图 ,板结构平面图,楼梯等大样图共计10张图。
建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,大样图等共计15张图。
分享投稿时间:近几年3月。

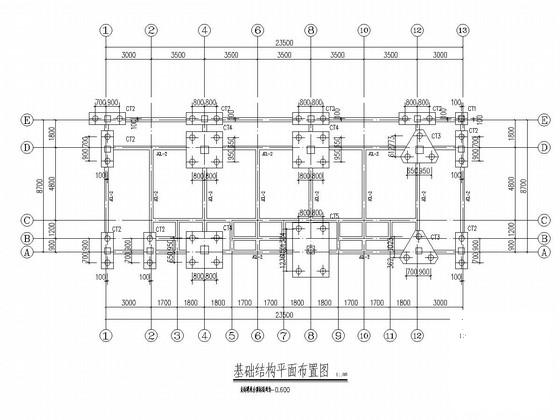

基础结构平面布置图

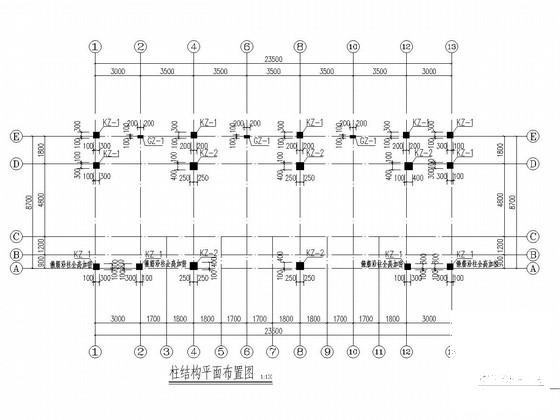

柱结构平面布置图

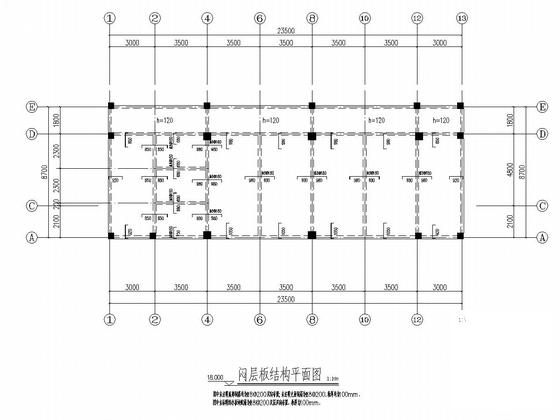

闷层板结构平面图

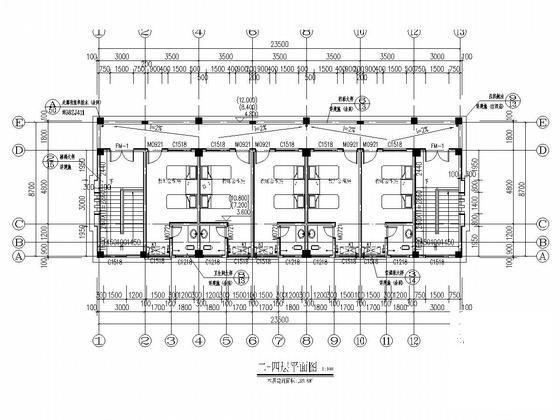

二~四层平面图

大样图

二~五层梁结构平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 建筑全套图 - 1
    建筑全套图 - 1
  • 建筑全套图 - 2
    建筑全套图 - 2
  • 建筑全套图 - 3
    建筑全套图 - 3
  • 建筑全套图 - 4
    建筑全套图 - 4
  • 建筑全套图 - 5
    建筑全套图 - 5
  • 建筑全套图 - 6
    建筑全套图 - 6
  • 建筑全套图 - 7
    建筑全套图 - 7
以上是部分截图,请下载附件后查看完整高清内容
