3层T型框架结构幼儿园建筑结构全套CAD施工大样图

附件详情

该项目是幼儿园项目，地上三层，总建筑设计面积：3240.37平方米，框架结构，整体呈T形，分成两个结构单元，两个结构单元长度分别为13.80m、44.10m；宽度分别为35.90m、16.70m；6度设防，预应力混凝土管桩基础，桩基设计等级为丙级。

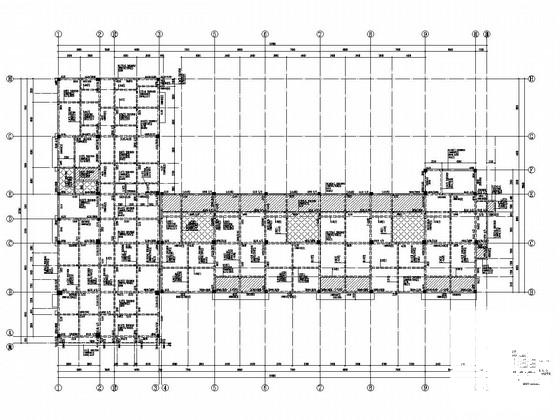

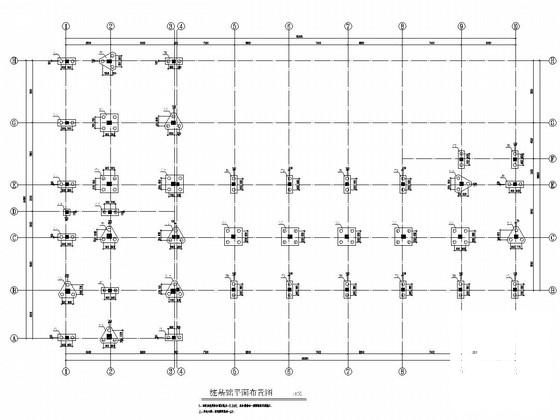

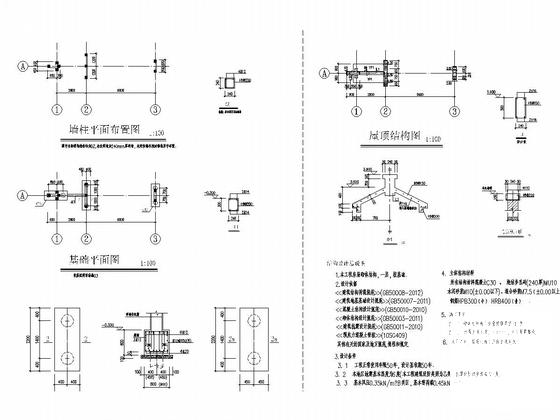

结构专业该资料包含：结构设计总说明，桩基础 平面布置图 ，承台大样及桩说明，基顶至闷顶层柱平法施工图，板配筋图，梁平法施工图，大门基础平面图，大门屋顶结构图共计18张。

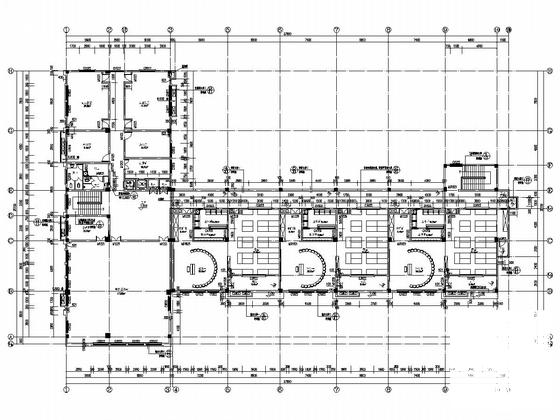

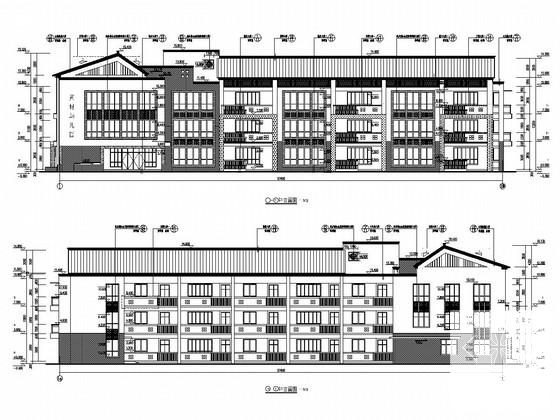

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，卫生间大样图，各种 节点图 ，幼儿园大门图，共计17张图。
分享投稿时间：近几年3月。
