17层剪力墙结构住宅楼结构施工图cad剪力墙留洞平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 参考图纸:10张

附件详情

该项目为山东某住宅楼,建筑设计结构形式为剪力墙结构,地上17层,基础采用钢筋混凝土预应力管桩。
该资料包含:预应力管桩平面布置图、筏板平面布置图、剪力墙留洞平面图、剪力墙平面布置图、梁平面布置图、板 平面布置图 等共10张图纸。

基础顶~-0.100m剪力墙平面布置图

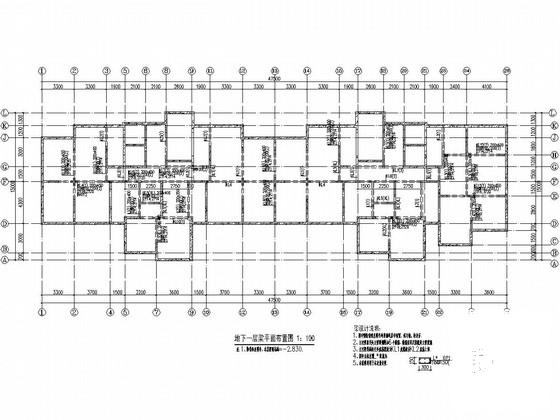

地下一层梁平面布置图

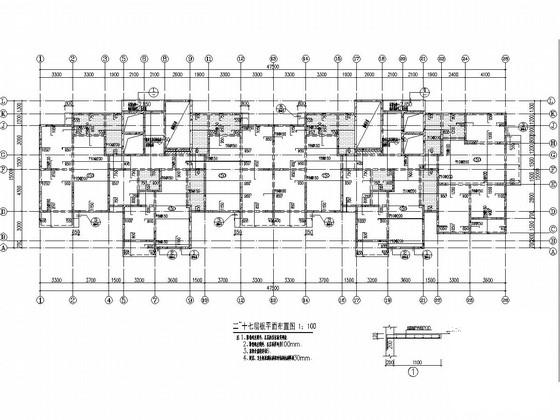

二~十七层板平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

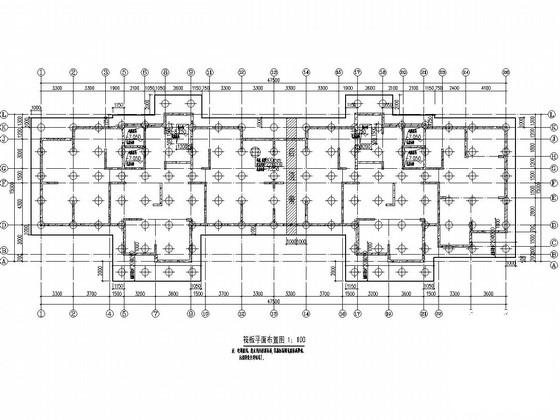

  • 住宅楼施工平面图 - 1
    住宅楼施工平面图 - 1

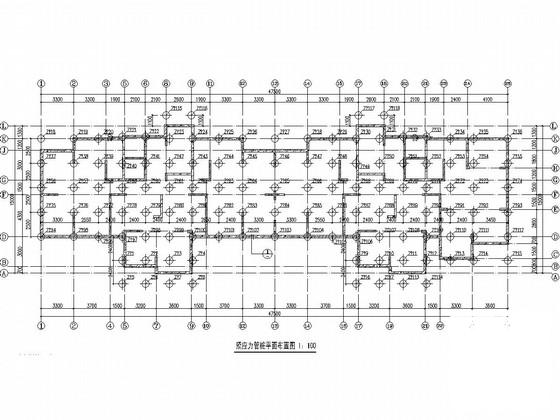

  • 住宅楼施工平面图 - 2
    住宅楼施工平面图 - 2
  • 住宅楼施工平面图 - 3
    住宅楼施工平面图 - 3
  • 住宅楼施工平面图 - 4
    住宅楼施工平面图 - 4
以上是部分截图,请下载附件后查看完整高清内容
