7400平米综合厂房采暖、通风和除尘系统设计CAD施工图纸

  • 设计说明:有
  • 建筑类别:工业建筑
  • 建筑设计面积:7400平方米
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计内容:通风,采暖,其它
  • 采暖系统:电采暖,燃气红外线辐射

附件详情

该资料为综合厂房内生产区采暖、通风和除尘系统设计及水泵房采暖设计。生产区为单层钢结构建筑,位于综合厂房西侧,与办公区之间由防火墙隔开,总建筑面积约7400m2。水泵房为独立的框架结构单层建筑,建筑面积约110m2。生产区冬季采用红外线辐射采暖,燃料为天然气。水泵房由于远离热源,冬季采用电暖气供热。生产区通风系统分为工艺补风系统、防爆排风系统、排除余热余湿的全面通风系统和事故排风系统,以及真孔吸扫除尘系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

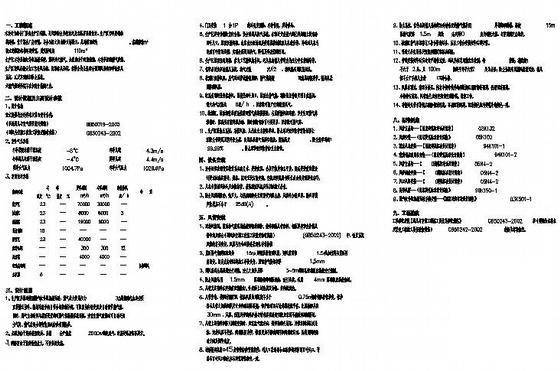

  • 通风除尘系统设计 - 1
    通风除尘系统设计 - 1

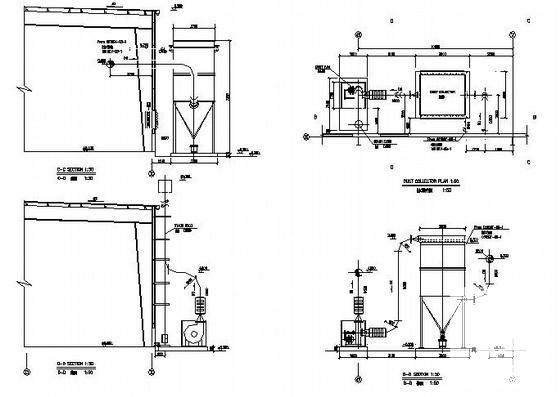

  • 通风除尘系统设计 - 2
    通风除尘系统设计 - 2

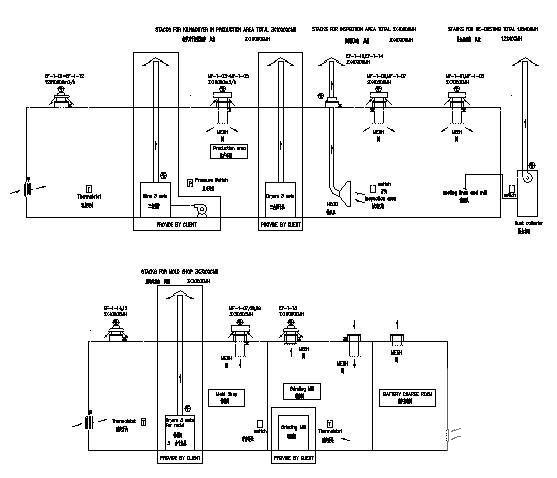

  • 通风除尘系统设计 - 3
    通风除尘系统设计 - 3

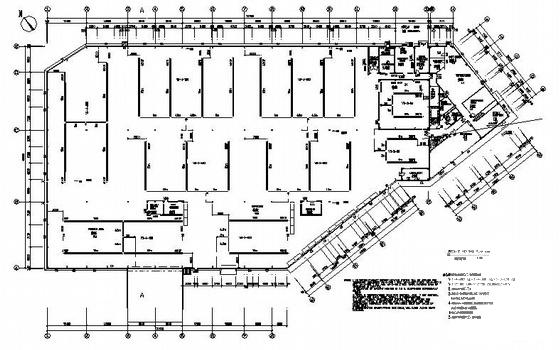

  • 通风除尘系统设计 - 4
    通风除尘系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
