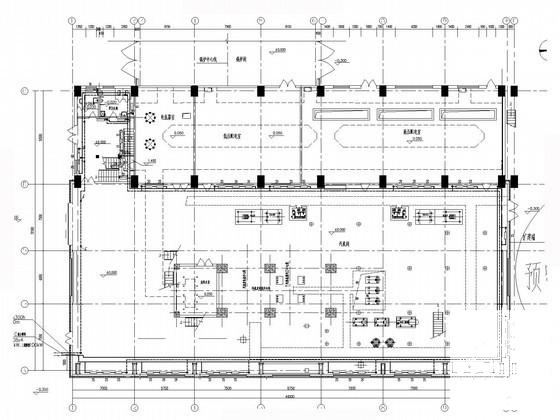

热电厂厂房锅炉采暖系统及空调通风设计施工CAD图纸

附件详情

一、项目概要:
该资料为主厂房的暖通设计，采暖系统总热负荷为 390 kW。锅炉间总热负荷 140kW;主厂房总热负荷 250kW；二期扩建管道预留 100kW......

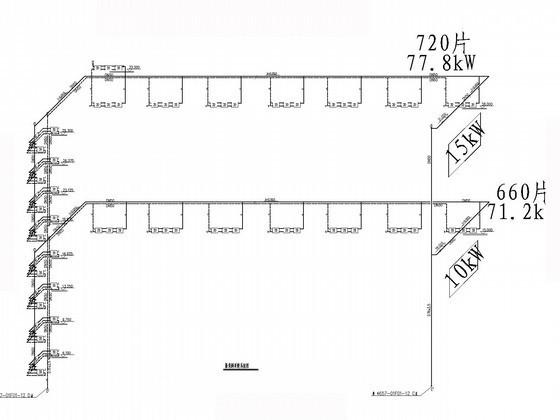

二、采暖系统：
1.冬季采暖室外计算温度为 -16.2°C,热媒为 70°C／50°C低温热水，接自（至）室外热力管网。
2.冬季采暖室内设计温度为：锅炉间、汽机间、除氧层、运煤层 5°C，卫生间、走廊、楼梯间 16°C，控制室 18°C。
3.散热器：采用高压四柱 760型铸铁散热器（0.8 MPa）（内腔无砂铸造）......
三、空调系统：

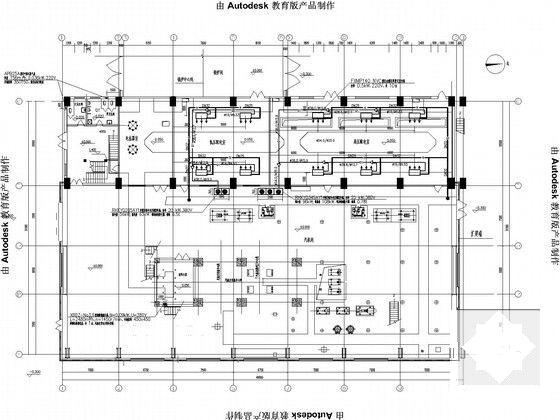

高、低压配电室余热量排除采用多联机形式......

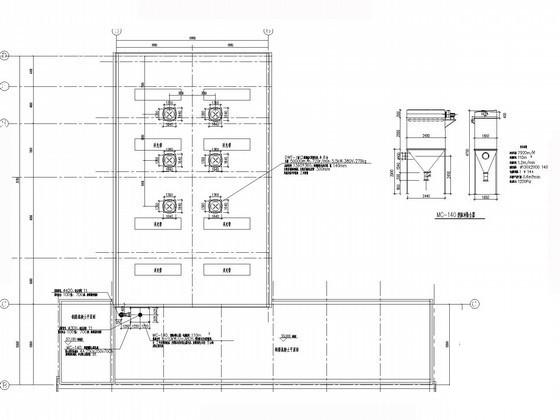

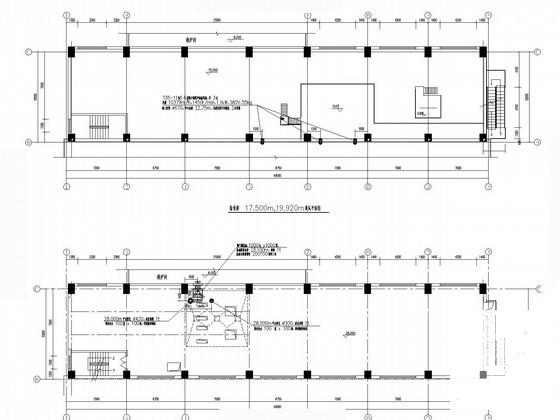

四、通风系统：
1.除氧层、电缆夹层、发电机小间设低噪声轴流风机，通风换气次数：10次/h。
2.卫生间采用百叶窗式换气扇排风，通风换气次数：10次/h......

图纸共31张
