30层剪力墙结构住宅楼结构施工图cad楼板配筋图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库
  • 参考图纸:35张
  • 设计年代:近代

附件详情

该项目为青海某住宅楼,共地上30层,地下3层,结构性质为A级高度高层建筑,结构体系为钢筋混凝土剪力墙结构,基础类别为筏板基础,7度设防。
该资料包含: 结构设计说明 、基础结构 平面布置图 、楼板配筋图、梁配筋图、墙柱布置图、楼梯结构图等共35张图纸。

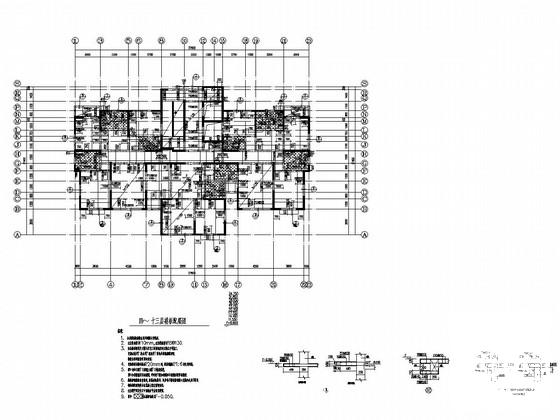

四~十三层楼板配筋图

十四层~二十二层梁平面布置图

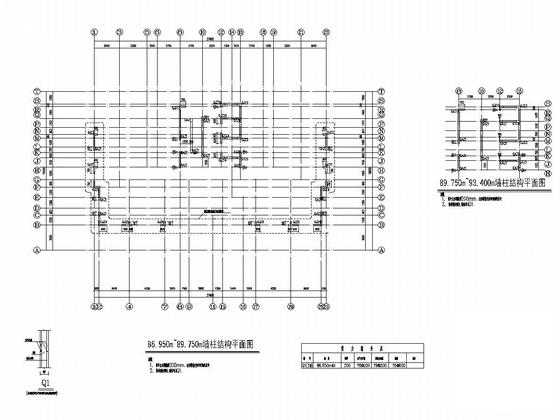

86.950m~89.750m墙柱结构平面图

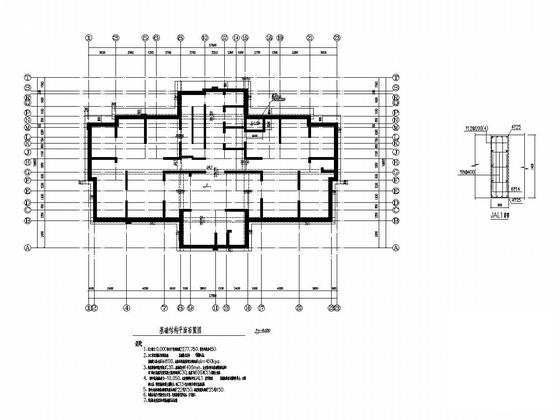

基础结构平面布置图

屋顶层梁平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

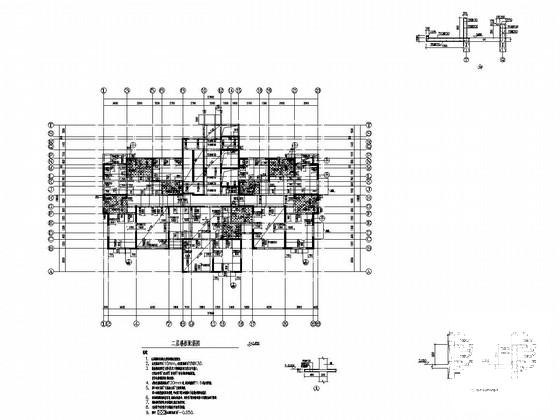

  • 剪力墙结构住宅配筋图 - 1
    剪力墙结构住宅配筋图 - 1
  • 剪力墙结构住宅配筋图 - 2
    剪力墙结构住宅配筋图 - 2

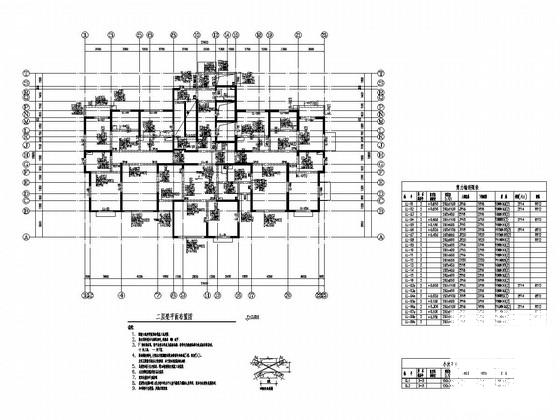

  • 剪力墙结构住宅配筋图 - 3
    剪力墙结构住宅配筋图 - 3
  • 剪力墙结构住宅配筋图 - 4
    剪力墙结构住宅配筋图 - 4
  • 剪力墙结构住宅配筋图 - 5
    剪力墙结构住宅配筋图 - 5
  • 剪力墙结构住宅配筋图 - 6
    剪力墙结构住宅配筋图 - 6
以上是部分截图,请下载附件后查看完整高清内容
