河道护岸维修改造工程施工CAD图纸

资料简介
赚取积分

附件详情

施工图设计总说明
护岸位置图
护岸结构图（一）
护岸结构图（二）
200×200×6000方桩图
土方图（一）
土方图（二）
衔接段结构图
绿化平面图
栏杆位置图（一）
栏杆结构图（Ⅰ型）
栏杆位置图（二）
栏杆结构图（Ⅱ型）

附件详情

该项目为河道护岸维修改造工程，工程包括护岸工程与栏杆工程两部分内容；护岸形式采用浆砌块石挡墙结构，总长度约为290米,绿化总面积4000平方米。栏杆工程共计长度为178米，Ⅰ型栏杆128米，Ⅱ型栏杆50米。
【工程项目】
1、护岸工程；2、栏杆工程。
【主要施工图纸】
1、护岸平面施工图；2、护岸结构图；3、200×200×6000方桩图；4、土方施工图；5、衔接段结构图；6、绿化平面施工图；7、栏杆施工图；8、栏杆结构图。
12页，。

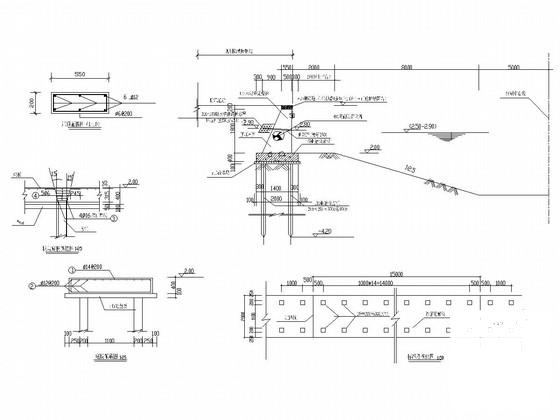

护岸结构图

以下是附件的其中一部分截图，共2张，您也可以搜索更多您想要的资源

工程施工图纸 - 1
工程施工图纸 - 2

以上是部分截图，请下载附件后查看完整高清内容
