24层框架核心筒结构金融大厦结构CAD施工图纸

附件详情

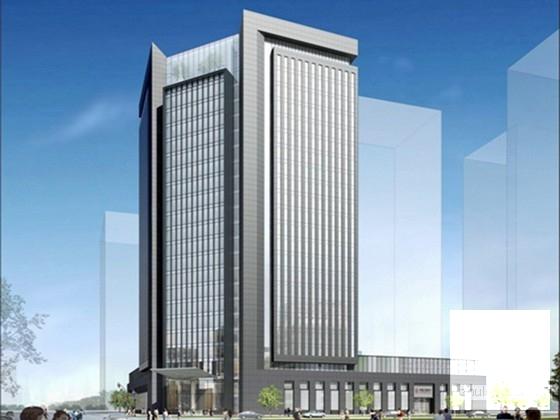

该项目为某金融大厦的结构图，该结构地上24层，地下一层，建筑物高度为99.45米，上部结构体系为钢筋混凝土框架核心筒结构，局部抽柱形成大空间结构，基础采用桩基与筏基，7度设防。

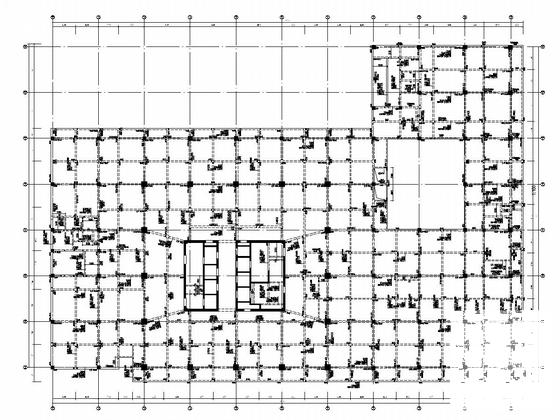

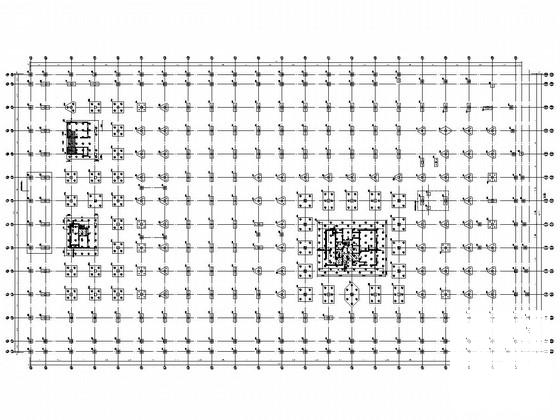

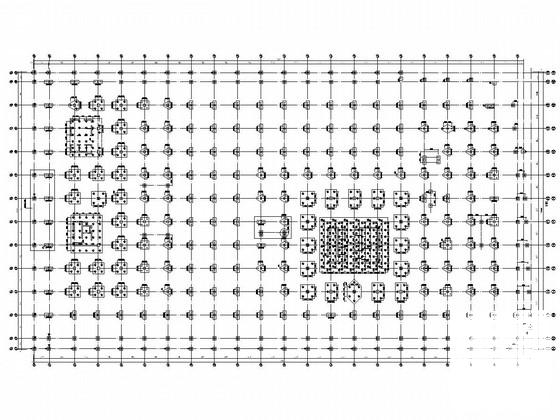

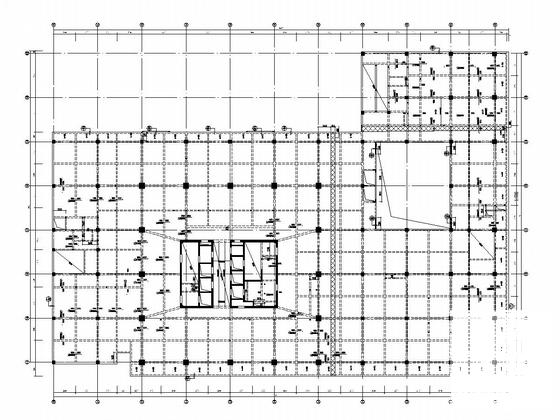

该资料包含： 结构设计说明 、桩位布置图、承台和筏板平面图、梁配筋图、板配筋图、墙柱平面配筋图、核心筒墙柱平面配筋图、 楼梯详图 、 节点详图 等共45张图纸。
