地上16层框架核心筒结构服务中心结构施工CAD图纸
-
建筑类别：办公
-
建筑高度类型：高层建筑
-
建筑地上层数：16层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架核心筒
-
基础形式 ：桩基础
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
参考图纸：42张
-
设计年代：近代
简介：
本项目为江苏某普通的服务中心，分A区和B区，A区为框架结构，地上三层，B区为框架核心筒结构，地上16层，基础为桩基，7度设防。
该资料包含：
结构设计说明
、框架柱结构平面图、结构平面图、梁配筋图、
楼梯详图
、剪力墙平面布置图、约束边缘构件配筋表、柱位
平面布置图
等共42张。

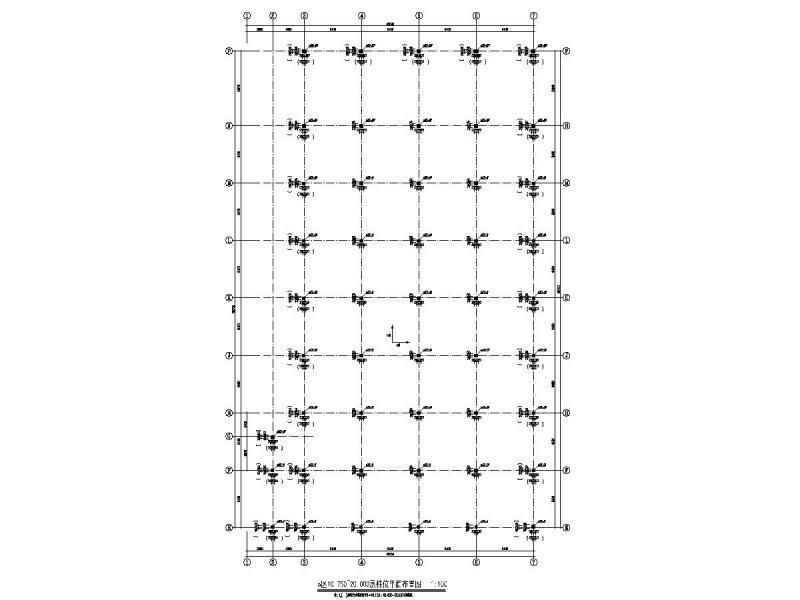

a区10.750~20.000层柱位平面布置图

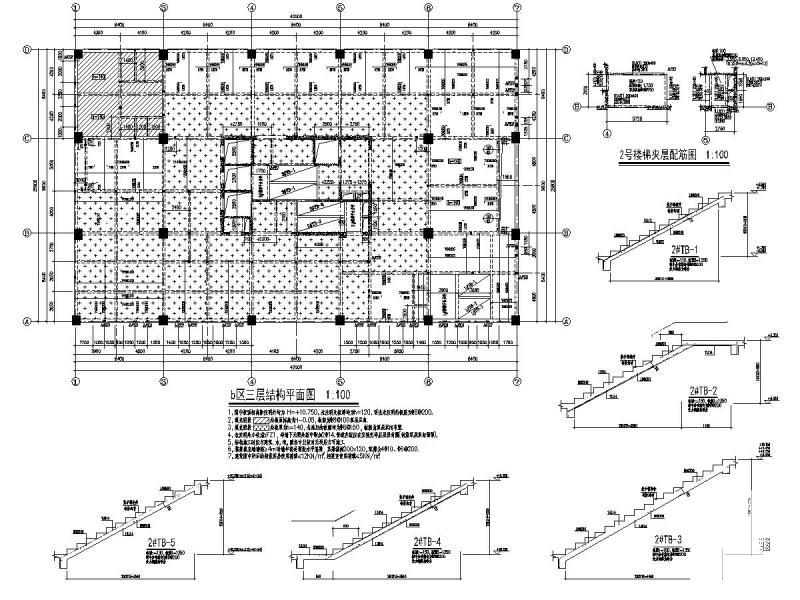

b区三层结构平面图

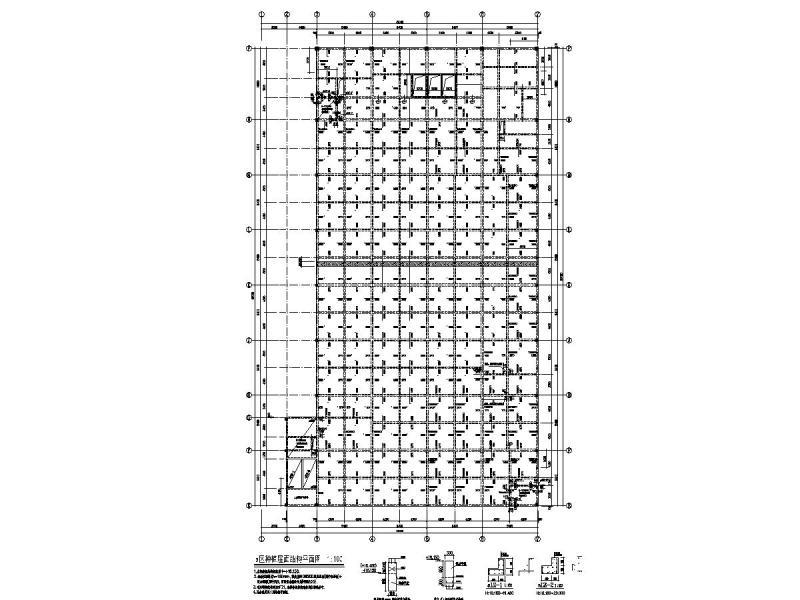

a区种植屋面结构平面图

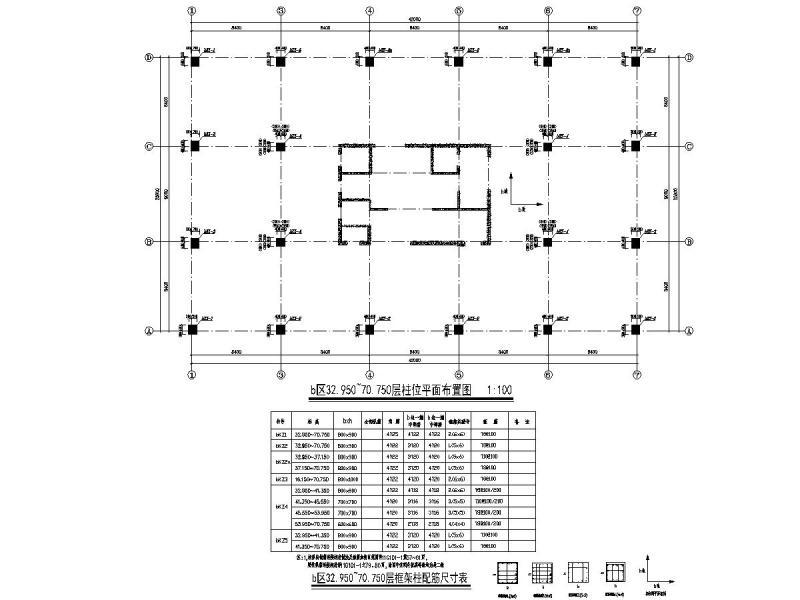

b区32.950~70.750层柱位平面布置图

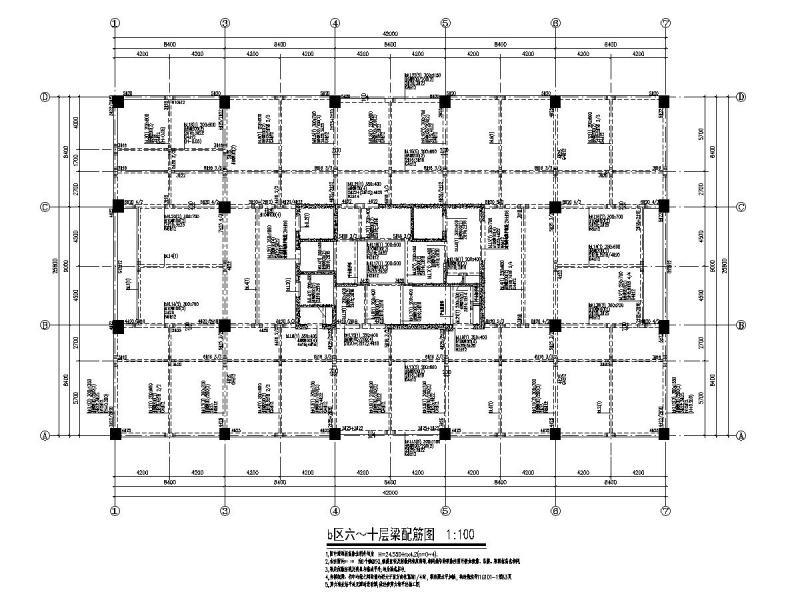

b区六～十层梁配筋图
-1.000~16.150层剪力墙平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
核心筒结构施工 - 1 -
核心筒结构施工 - 2 -
核心筒结构施工 - 3 -
核心筒结构施工 - 4 -
核心筒结构施工 - 5 -
核心筒结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
