大型污水处理池生化池土建CAD施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目为污水厂主工艺大型污水处理池,普通钢筋混凝土结构,半地下式,矩形,图纸为水池配筋图,图纸非常详细,极有参考价值,供大家参考!
该资料包含:结构设计总说明,水解池及生化池平面布置图,预埋件、预留洞及壁柱 平面布置图 ,底板配筋图,池壁配筋平面图,出水渠配筋大样,进水槽配筋大样,伸缩缝大样及伸缩缝钢筋加固图等共计14张图。

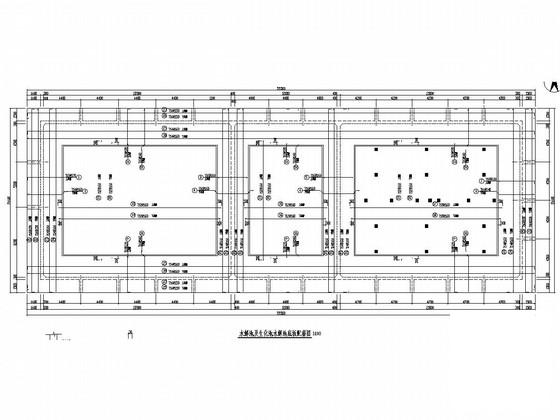

水解池及生化池水解池底板配筋图

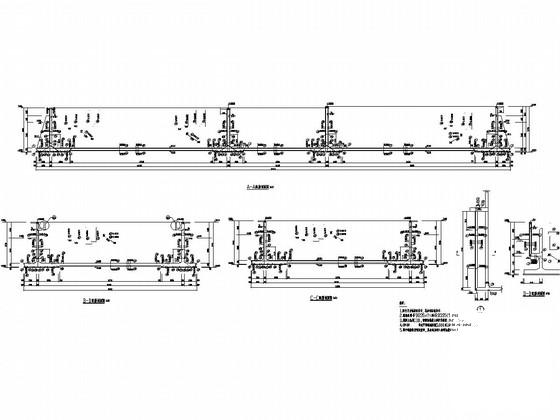

配筋剖面图

详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

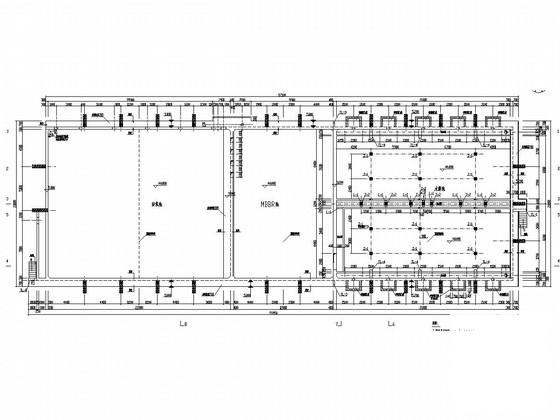

  • 污水处理池施工图 - 1
    污水处理池施工图 - 1
  • 污水处理池施工图 - 2
    污水处理池施工图 - 2
  • 污水处理池施工图 - 3
    污水处理池施工图 - 3
  • 污水处理池施工图 - 4
    污水处理池施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
