3层砖混结构办公及住宅综合楼结构CAD施工大样图

  • 建筑类别:住宅,办公
  • 建筑高度类型:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目是3层砖混结构办公及住宅楼项目, 单栋建筑物总长度20.500m,总宽度10.850m,抗震设防烈度为6度,墙下条形基础,基础设计等级为丙级。
该资料包含: 结构设计说明 ,基础平面布置图,柱下独立基础表,结构平面布置图,现浇板配筋图,夹层结构 平面布置图 ,大样图,坡屋面梁、板补充说明等共计14张图。
分享投稿时间:近几年4月。

梁配筋图

板配筋图

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

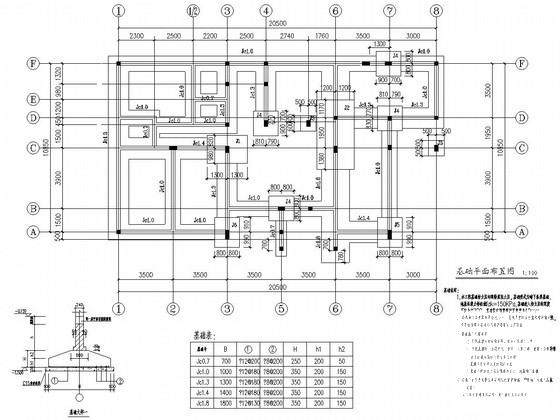

  • 砖混结构综合楼 - 1
    砖混结构综合楼 - 1

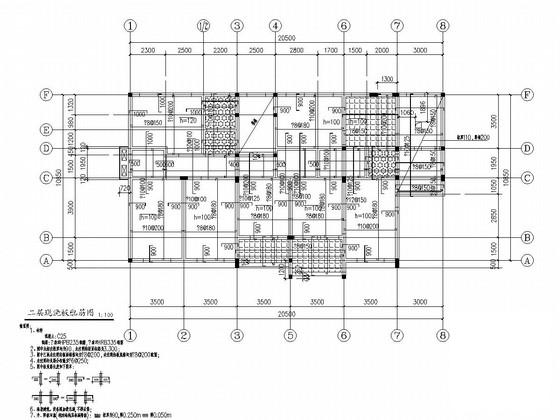

  • 砖混结构综合楼 - 2
    砖混结构综合楼 - 2

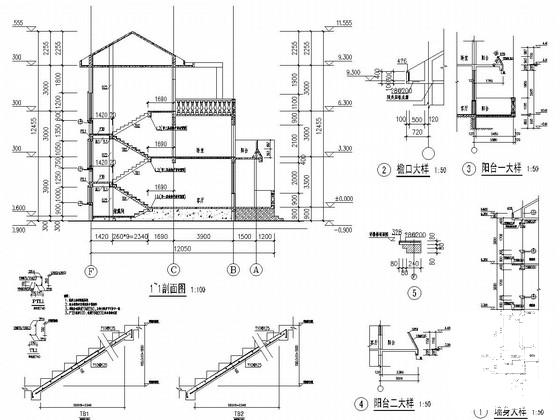

  • 砖混结构综合楼 - 3
    砖混结构综合楼 - 3

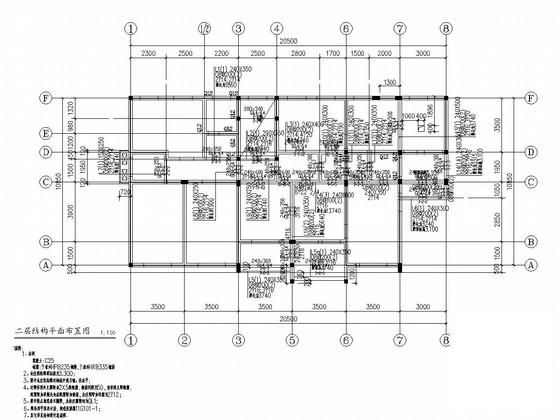

  • 砖混结构综合楼 - 4
    砖混结构综合楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
