12米跨食堂浴室钢结构屋面设计CAD施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：12m
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：5张
- 设计年代：近代
附件详情
陕西某12米跨食堂浴室钢结构屋面图纸
该资料为：陕西某12米跨食堂浴室钢结构屋面图纸
该资料包含：
结构设计说明
、锚栓布置平面图、锚栓布置平面图、钢架图、屋面檩条布置图共5张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

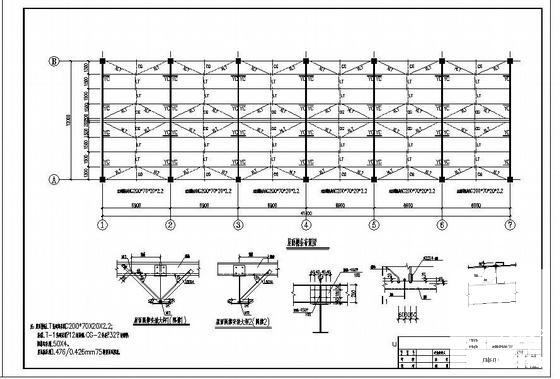

钢结构屋面施工图纸 - 1 -

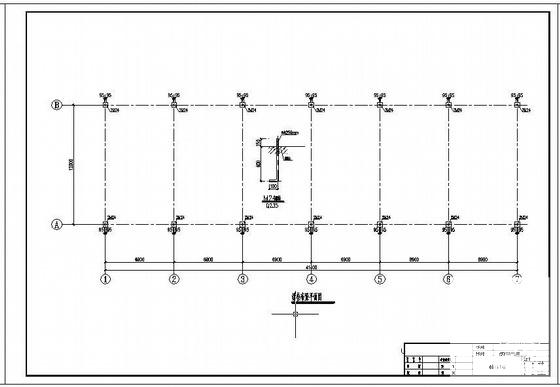

钢结构屋面施工图纸 - 2 -

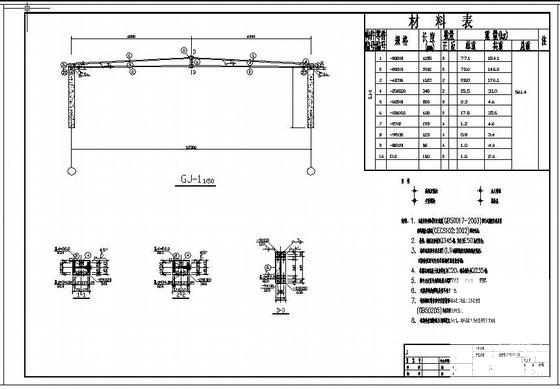

钢结构屋面施工图纸 - 3 -

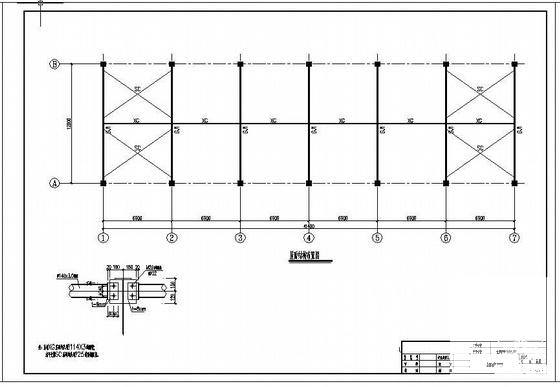

钢结构屋面施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：0.12 MB
- 收藏次数：0
-
文件名称：
附件-995877855557590758558.rar
