2545平米3层敬老院综合楼强弱电施工CAD图纸

  • 建筑高度类型:多层建筑
  • 建筑设计面积:2545平方米
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计说明 设备材料表
  • 2、强电系统图
  • 3、火灾自动报警系统设计说明 火警设备材料表
  • 4、火灾报警联动系统图 弱电系统图
  • 5、一~三层照明平面图 水泵房照明平面图
  • 6、一~三层层干线插座平面图 水泵房干线插座平面图
  • 7、一层 弱电平面图
  • 8、一~三层层火警平面图 水泵房火警平面图
  • 9、一层接地平面图 水泵房接地平面图
  • 10、屋顶 防雷平面图 机房层强电平面图

附件详情

该项目位于浙江,建筑面积为2545m2,建筑占地面积为784m2,建筑高度为15.1m。该项目建筑层数为三层,耐火等级为二级。室外消防用水量小于25L/s。
设计范围包括:
强电:配电、照明系统;电话系统、网络系统、有线电视系统;建筑物防雷、接地系统及安全措施;火灾自动报警系统。
最新设计规范:《火灾自动报警系统设计规范》 GB50116-近代
该附件,总共18张。

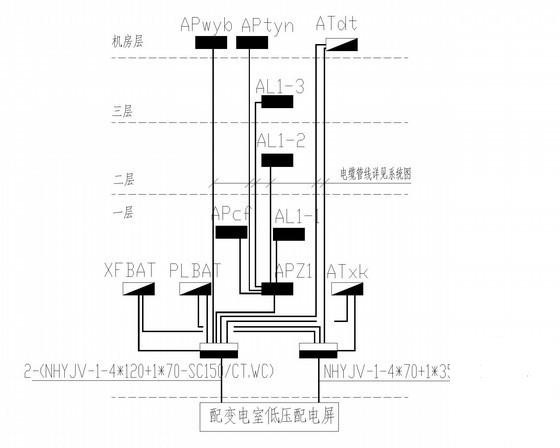

竖向配电系统图

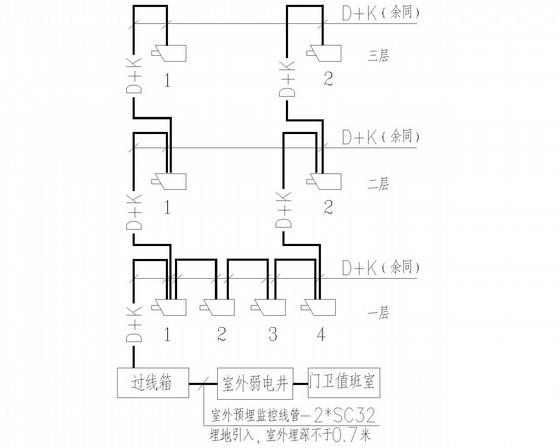

监控系统示意图

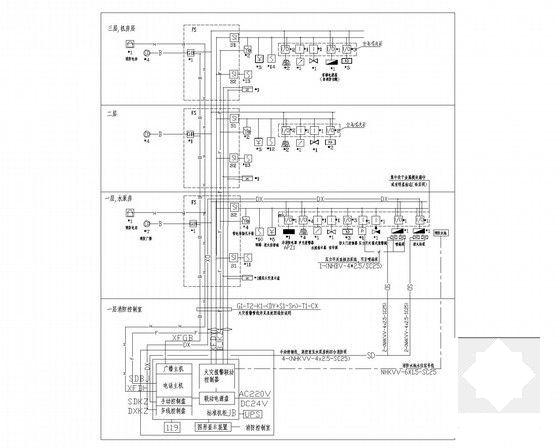

火灾自动报警及消防联动控制系统图

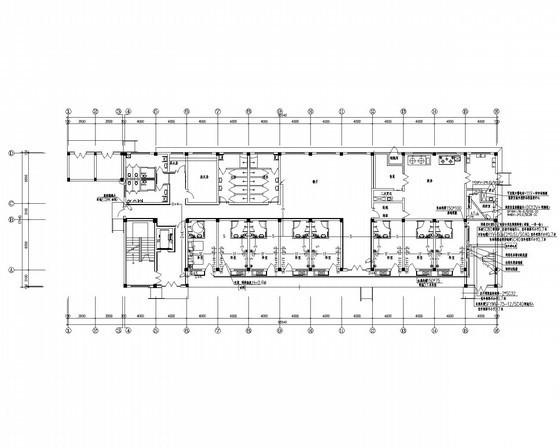

一层弱电平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 综合楼弱电 - 1
    综合楼弱电 - 1
  • 综合楼弱电 - 2
    综合楼弱电 - 2
  • 综合楼弱电 - 3
    综合楼弱电 - 3
  • 综合楼弱电 - 4
    综合楼弱电 - 4
  • 综合楼弱电 - 5
    综合楼弱电 - 5
以上是部分截图,请下载附件后查看完整高清内容
