14层剪力墙结构高层住宅楼结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:14层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:40张
  • 设计年代:近代

附件详情

  • 1、结构设计总说明

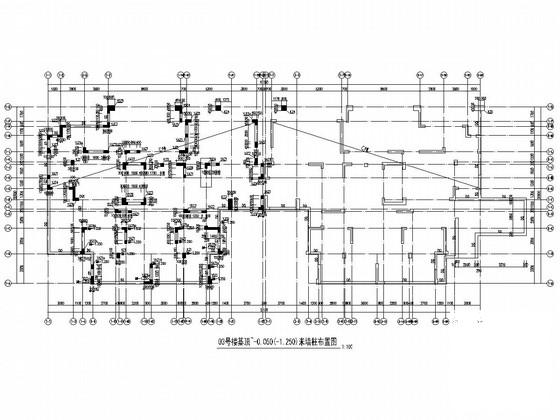

  • 2、墙柱布置图
  • 3、墙柱详图
  • 4、结构平面图
  • 5、梁配筋图
  • 6、板配筋图
  • 7、楼梯平面布置及详图

附件详情

该项目是成都某镇14层高层住宅楼,子项目为03#、04#居民楼,建筑总高度为52.02米。结构体系为剪力墙结构,基础形式是钢筋混凝土筏板基础,7度设防。
结构图纸:结构设计总说明,墙柱布置图,墙柱详图,结构平面图,梁配筋图,板配筋图,楼梯平面布置及详图等共计40张图。
分享投稿时间:近几年08月

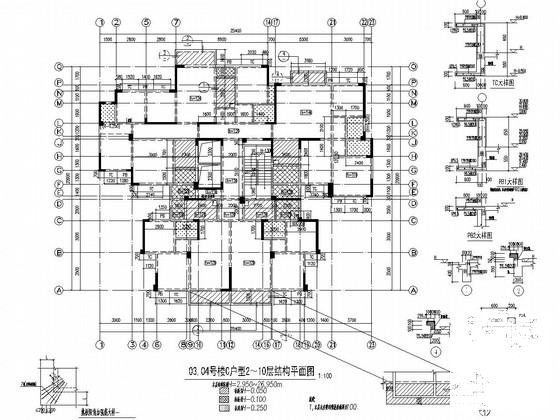

结构平面图

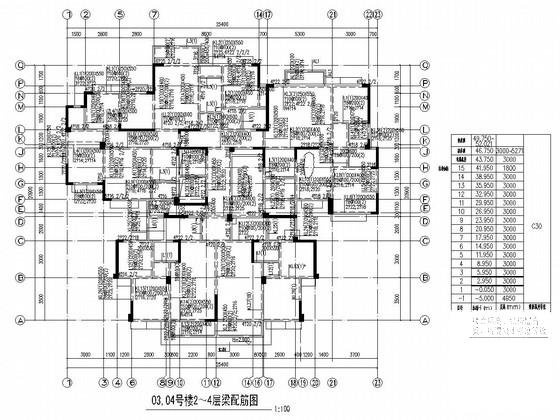

梁配筋图

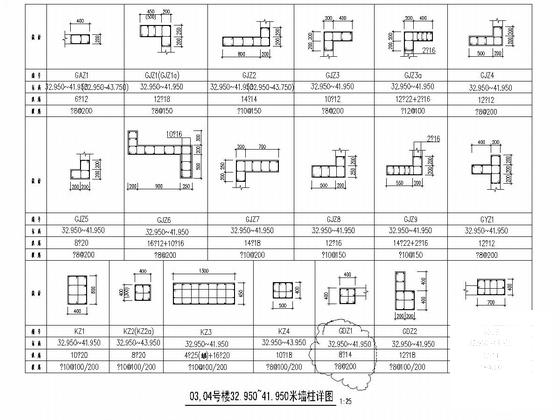

墙柱详图

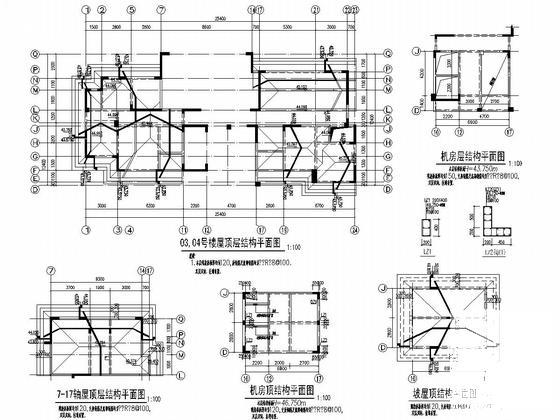

屋顶结构平面图

屋顶层梁配筋图

03号楼1层结构平面图

03号楼1层梁配筋图

楼梯平面布置及详图

板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层住宅结构施工图 - 1
    高层住宅结构施工图 - 1
  • 高层住宅结构施工图 - 2
    高层住宅结构施工图 - 2
  • 高层住宅结构施工图 - 3
    高层住宅结构施工图 - 3
  • 高层住宅结构施工图 - 4
    高层住宅结构施工图 - 4
  • 高层住宅结构施工图 - 5
    高层住宅结构施工图 - 5
  • 高层住宅结构施工图 - 6
    高层住宅结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
