十八层剪力墙结构高层住宅楼结构施工图cad

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该附件为安徽某小区的住宅,地上18层,地下一层,建筑高度为52.2米,耐火等级为二级,建筑设计结构形式为含有少量短肢剪力墙的剪力墙结构,基础采用锤击预应力高强混凝土管桩,6度设防。

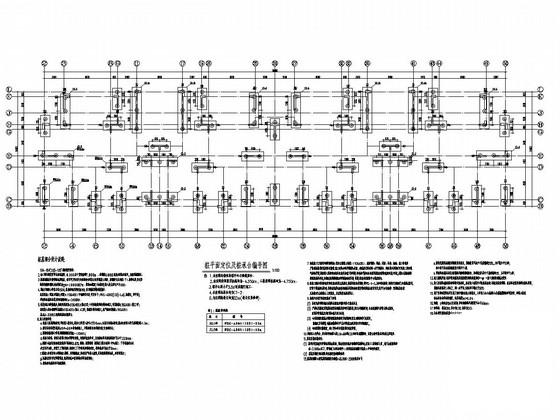

该资料包含: 结构设计说明 、桩平面定位图、桩基部分设计说明、承台大样、梁配筋平面图、结构平面图、剪力墙及暗柱平面图等共26张图纸。

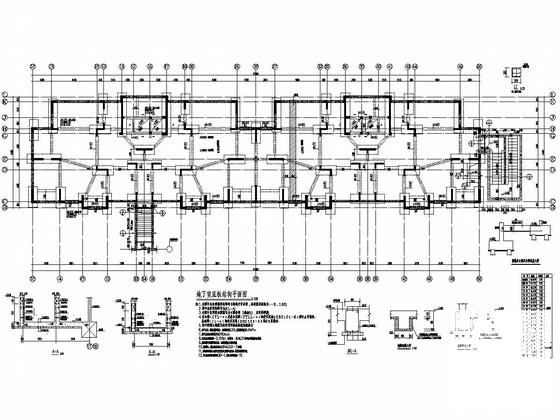

地下室底板结构平面图

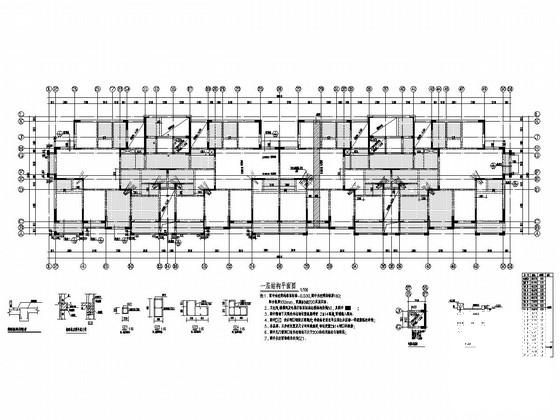

一层结构平面图

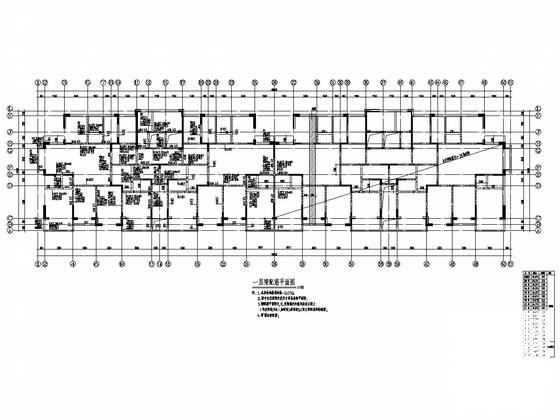

一层梁配筋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅施工图 - 1
    剪力墙结构住宅施工图 - 1
  • 剪力墙结构住宅施工图 - 2
    剪力墙结构住宅施工图 - 2
  • 剪力墙结构住宅施工图 - 3
    剪力墙结构住宅施工图 - 3
  • 剪力墙结构住宅施工图 - 4
    剪力墙结构住宅施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
