汽车卸煤沟地上、地下部分结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.38kN/平方米
  • 参考图纸:28张
  • 设计年代:近代

附件详情

该项目是汽车卸煤沟项目,地上部分为现浇钢筋混凝土框架结构,抗震设防烈度8度,场地类别为Ⅱ类。卸煤沟地下部分为现浇钢筋混凝土梁板式结构,由地下框架、侧壁板、底板、煤斗、纵横梁以及车梁现浇为一个整体.斗口板下设斗口梁及其支承柱。
包括:册首页, 平面布置图 ,建筑平面图,结构布置图,剖面图,煤沟配筋图,车梁配筋图,板配筋图,通风井及通风隧道配筋图,卸煤间底板及侧壁板配筋图,框架梁配筋图,吊车梁平面布置及详图,屋面梁板配筋图等共计28张图。

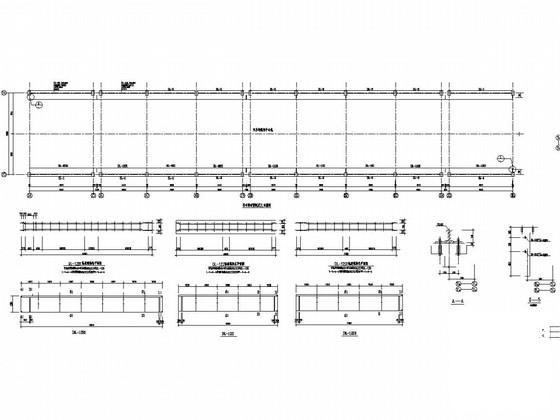

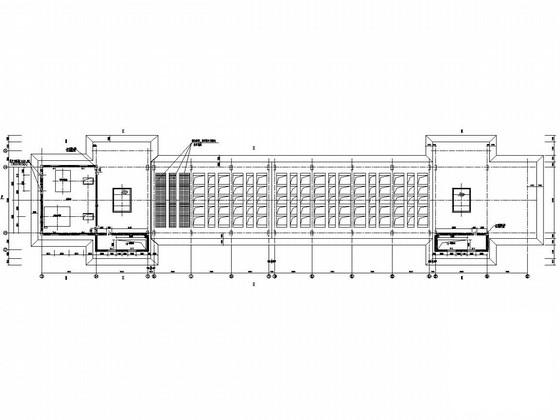

吊车梁平面布置及详图

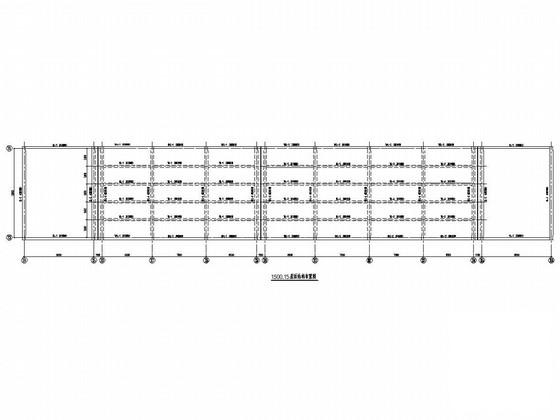

1500.15屋面结构布置图

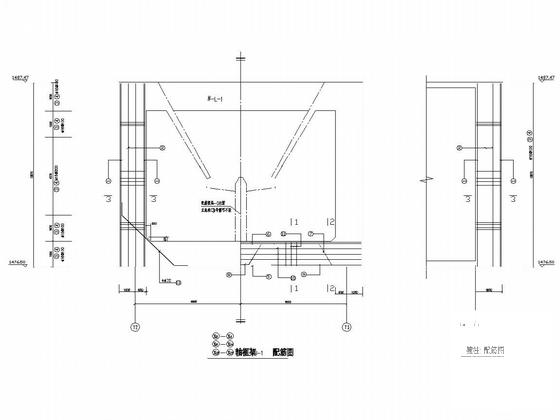

框架柱配筋图

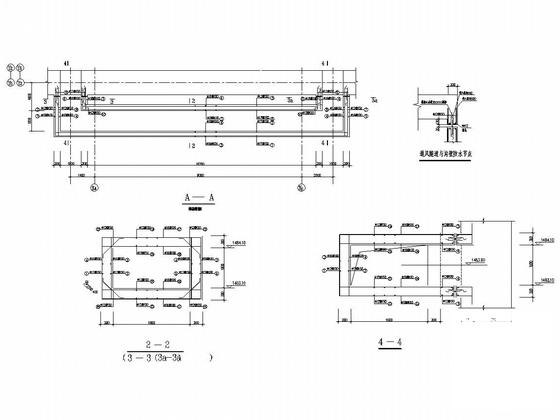

通风隧道配筋图
