32层框剪结构商住楼结构施工CAD大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:32层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:38张
  • 设计年代:近代

附件详情

该项目是湖南高层住宅楼项目,32层,总高98.8米;通过一层地下车库与其它各栋连成一体组成。地上首层商铺,二层为物业管理用房,三层以上为住宅;地下其主要功能为停车场,其结构跨度主要跨度为8.1米。框剪结构,人工挖孔灌注桩基础,基础设计等级为甲级,抗震设防烈度为6度。
该资料包含:结构设计总说明,人工挖孔灌注桩设计说明,承台大样及配筋表,地下室底板结构平面图,墙柱布置图,墙、柱配筋表,梁平面配筋图,结构平面图,楼梯大样,节点大样图,裙房墙身大样,共计38张图。
分享投稿时间:近几年5月。

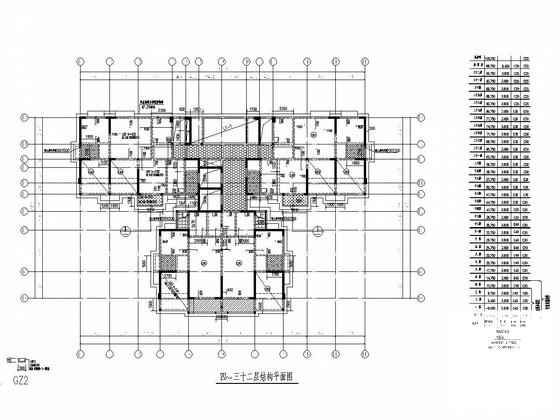

四~三十二层结构平面图

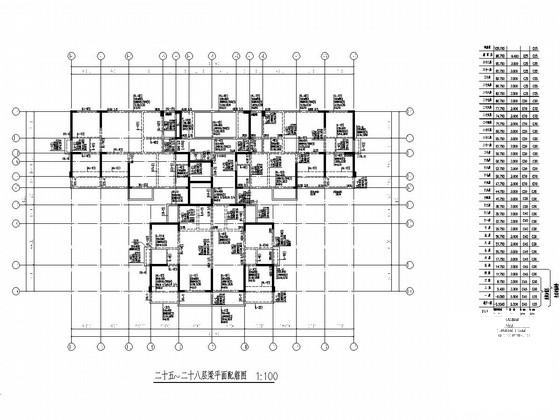

二十五~二十八层梁平面配筋图

二层结构平面图

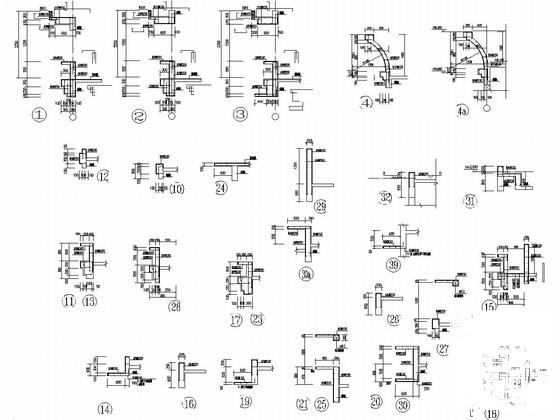

节点大样图

人工挖孔灌注桩说明

墙柱配筋表

14.750~29.750结构平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 框剪结构商住楼 - 1
    框剪结构商住楼 - 1
  • 框剪结构商住楼 - 2
    框剪结构商住楼 - 2
  • 框剪结构商住楼 - 3
    框剪结构商住楼 - 3
  • 框剪结构商住楼 - 4
    框剪结构商住楼 - 4
  • 框剪结构商住楼 - 5
    框剪结构商住楼 - 5
  • 框剪结构商住楼 - 6
    框剪结构商住楼 - 6
  • 框剪结构商住楼 - 7
    框剪结构商住楼 - 7
  • 框剪结构商住楼 - 8
    框剪结构商住楼 - 8
以上是部分截图,请下载附件后查看完整高清内容
