3层框架结构工业厂房结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:7张
  • 设计年代:近代

附件详情

某三层框架结构设计图
该资料为:某三层框架结构设计图
该资料包含:
结构设计总说明、基础结构平面布置、框架柱平面定位图、梁结构平面整体配筋图、结构平面板配筋、屋顶层梁结构平面整体配筋图、屋顶层结构平面板配筋、屋顶构架梁结构平面整体配筋图、楼梯结构详图共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

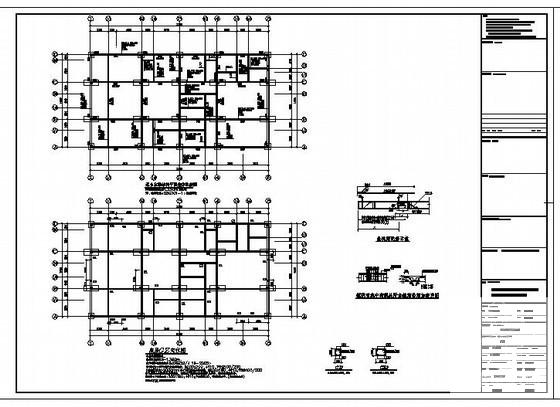

  • 工业厂房结构设计 - 1
    工业厂房结构设计 - 1

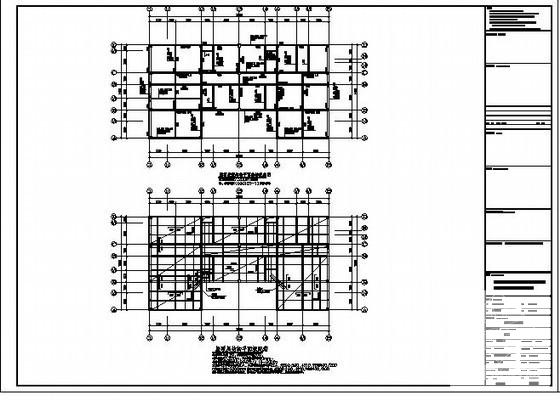

  • 工业厂房结构设计 - 2
    工业厂房结构设计 - 2

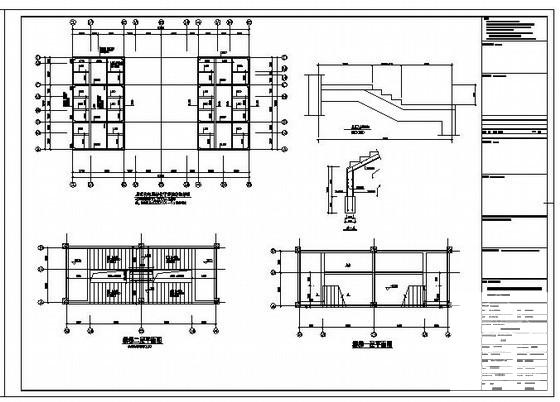

  • 工业厂房结构设计 - 3
    工业厂房结构设计 - 3
  • 工业厂房结构设计 - 4
    工业厂房结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
