8层框架结构工业厂房电气施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑设计面积:9114平方米
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,二级,三级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:火灾自动报警系统
该附件为八层框架结构丙类工业厂房 电气施工图
一、建筑概况
该项目为贵州船牌饲料有限公司主车间,建设地点:贵州贵阳修文县,层数:八层。建筑高度:
42.025米,建筑面积:9114.37平方米。结构类型:框架
结构。该项目属于高层工业厂房,生产火灾危险性为丙类(饲料加工厂房),建筑耐火等级为二级。按照业主生产安全要求,该项目生产区域内电气设备按粉尘防爆型选用,其它有墙、弹簧门与生产区域隔离的场所(楼梯间、中控室、电梯机房、消防前室、配电房)电气设备按非危险场所要求选用。
二、设计范围
设计内容如下:220/380V电气照明、建筑物防雷、接地系统及火灾自动报警系统,动力供电及控制由甲方另行委托设备厂家设计。

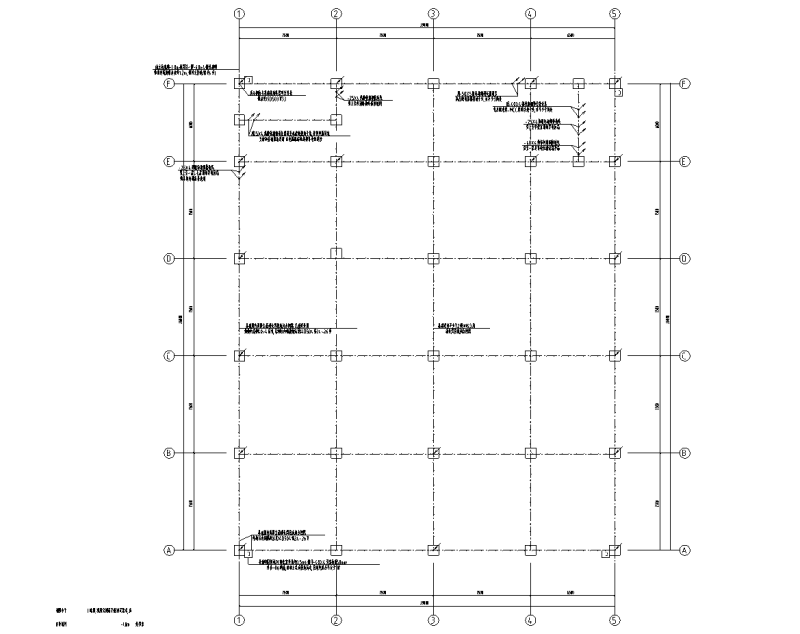

基础接地平面图

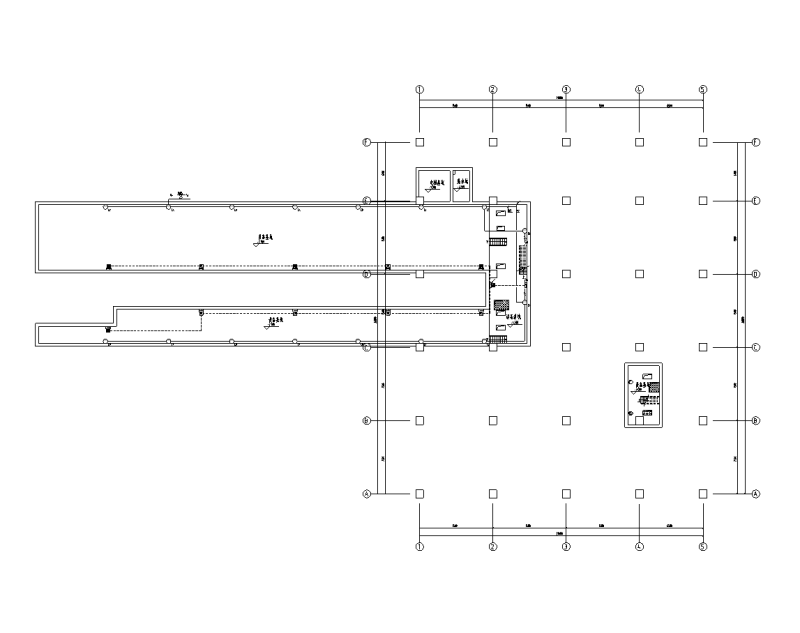

设备基坑照明平面图

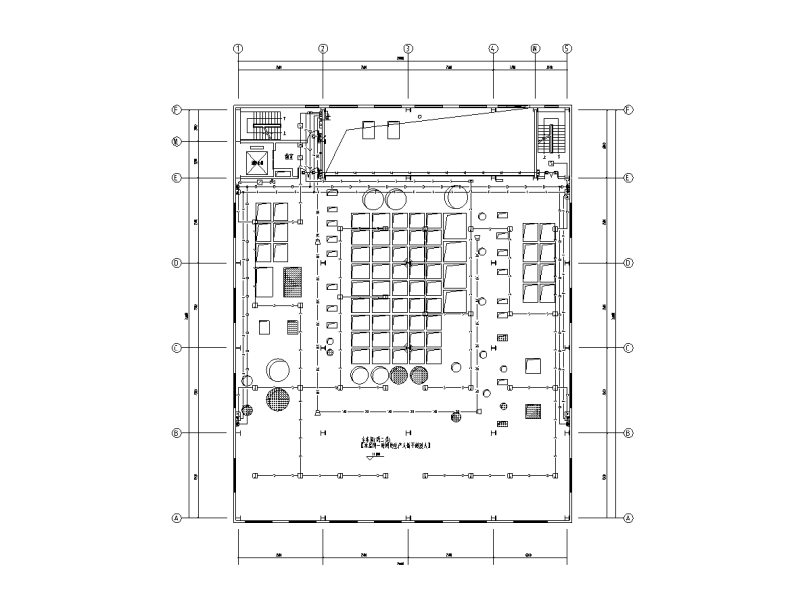

四层火灾自动报警平面图

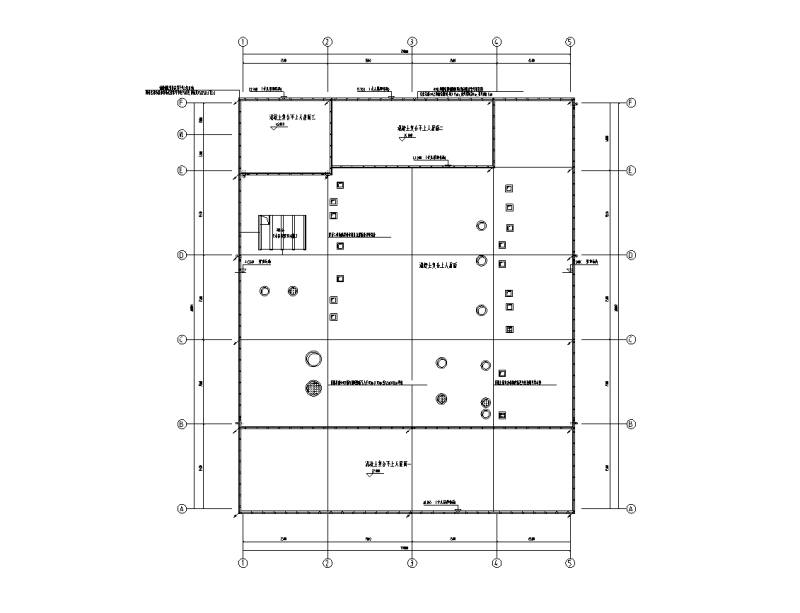

屋顶防雷平面图

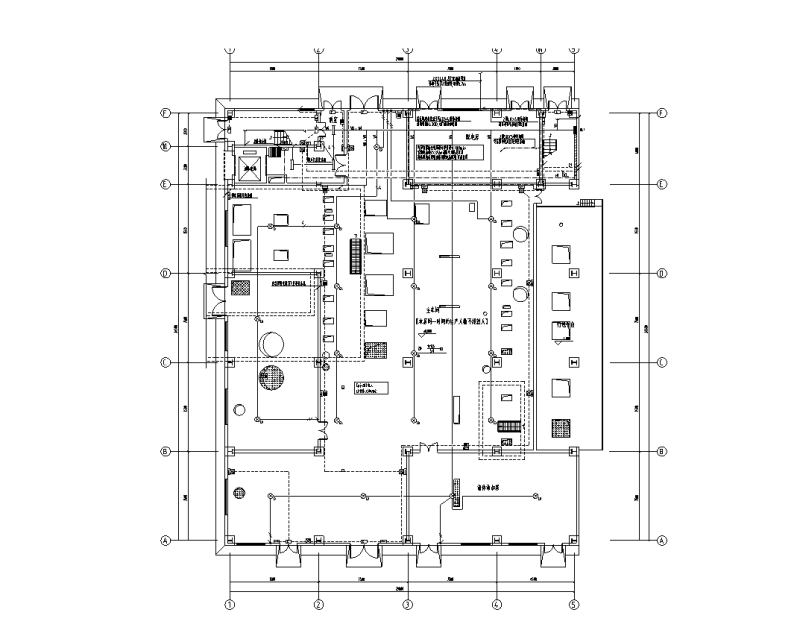

照明平面图
火灾自动报警
配电系统图
消防应急照明和疏散指示设备材料表

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 工业厂房结构施工 - 1
    工业厂房结构施工 - 1
  • 工业厂房结构施工 - 2
    工业厂房结构施工 - 2
  • 工业厂房结构施工 - 3
    工业厂房结构施工 - 3
  • 工业厂房结构施工 - 4
    工业厂房结构施工 - 4
  • 工业厂房结构施工 - 5
    工业厂房结构施工 - 5
  • 工业厂房结构施工 - 6
    工业厂房结构施工 - 6
  • 工业厂房结构施工 - 7
    工业厂房结构施工 - 7
  • 工业厂房结构施工 - 8
    工业厂房结构施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
