公园钢结构桥结构设计施工CAD图纸(6度抗震)

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:5张
  • 设计年代:近代

附件详情

该项目是温州某公园钢结构桥项目,该项目无地基勘察报告,要求建设单位补充勘察。报设计校对后方可施工。该项目基础采用柱下独立基础;地基承载力按f=180KPa设计。抗震设防烈度为6度。

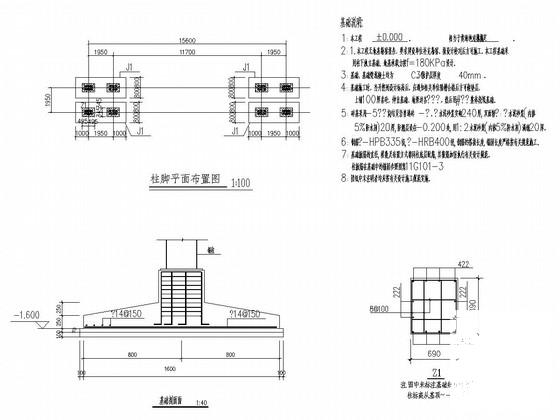

该资料包含: 结构设计说明 ,柱脚 平面布置图 、基础结构图,柱脚锚栓布置图,桥面梁结构图,节点详图,桥面板结构图等共计5张图。

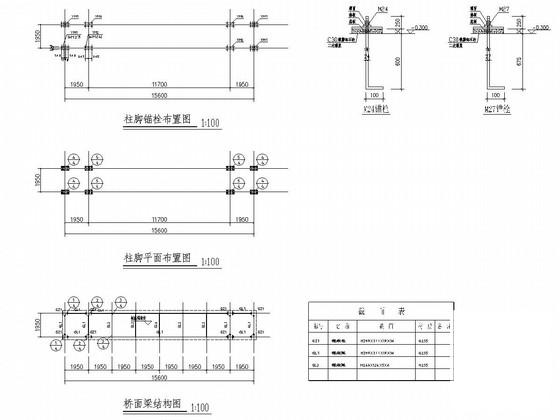

柱脚锚栓布置图 桥面梁结构图

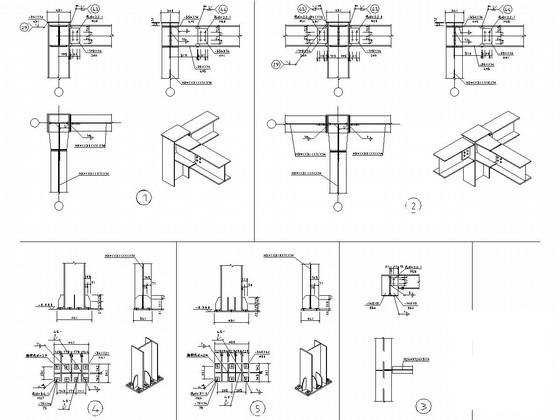

节点详图

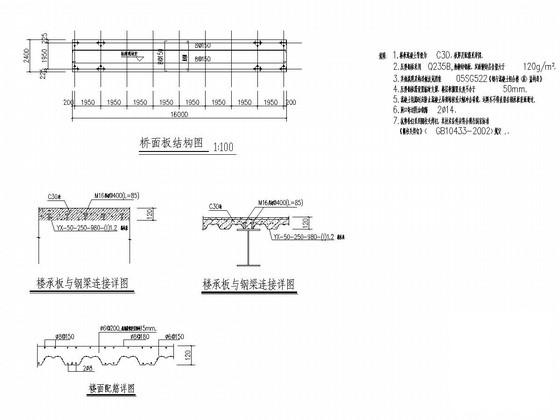

桥面板结构图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢结构抗震设计 - 1
    钢结构抗震设计 - 1
  • 钢结构抗震设计 - 2
    钢结构抗震设计 - 2
  • 钢结构抗震设计 - 3
    钢结构抗震设计 - 3
  • 钢结构抗震设计 - 4
    钢结构抗震设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
