单层客服中心钢结构板房结构设计施工CAD图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:排架,门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 结构最大跨度:15m
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

山东某客服中心钢结构板房结构设计图
该资料为:山东某客服中心钢结构板房结构设计图
该资料包含:
钢结构设计施工总说明、基础平面布置图、柱脚平面布置图、刚架结构立面布置图、屋面檩条、拉条、隅撑布置图、刚架结构立面布置图、结构 平面布置图 、外墙墙体构件布置图、刚架详图、广告牌结构立面、标准焊接大样共13张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

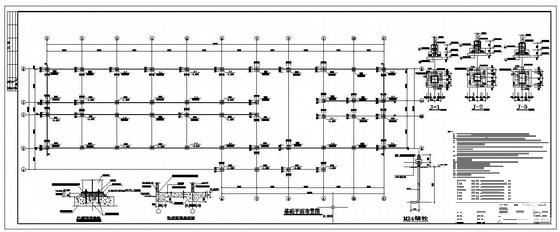

  • 板房钢结构图纸 - 1
    板房钢结构图纸 - 1

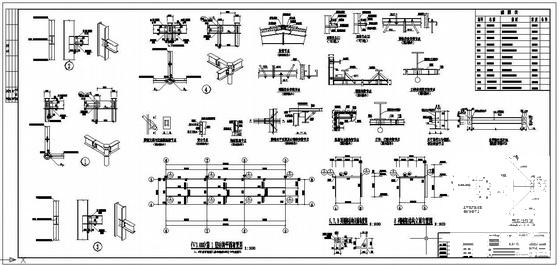

  • 板房钢结构图纸 - 2
    板房钢结构图纸 - 2

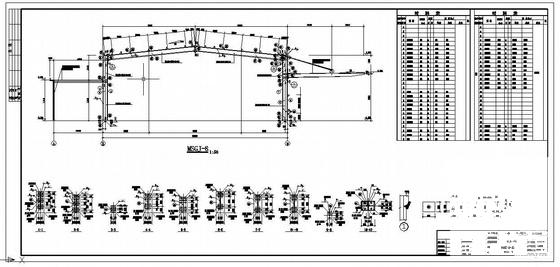

  • 板房钢结构图纸 - 3
    板房钢结构图纸 - 3

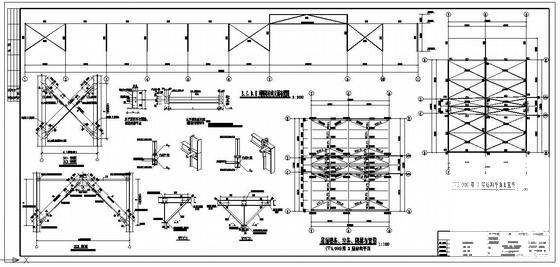

  • 板房钢结构图纸 - 4
    板房钢结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
