4层框架结构中学新校区校园正门结构设计施工CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

嘉峪关市某新校区 建设工程 室外项目校园正门项目,地上四层,正门上部采用现浇钢筋混凝土框架结构,框架抗震等级为二级。楼盖采用普通现浇钢筋混凝土梁、板形式。基础采用钢筋混凝土柱下独立基础,以卵石层作为持力层。抗震设防烈度为8度。
该资料包含: 结构设计说明 ,基础设计说明,正门框架柱 平面布置图 ,梁平法施工图,坡屋面梁平法施工图,板配筋平面图坡屋面板配筋平面图等共计10张图。
分享投稿时间:近几年6月。

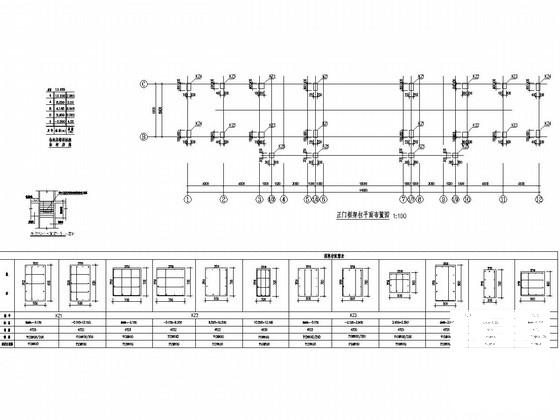

正门框架柱平面布置图

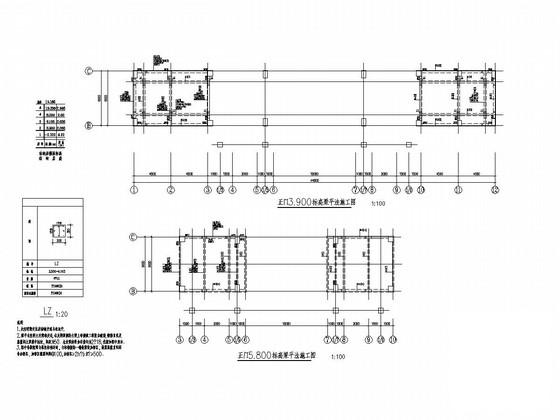

坡屋面梁平法施工图

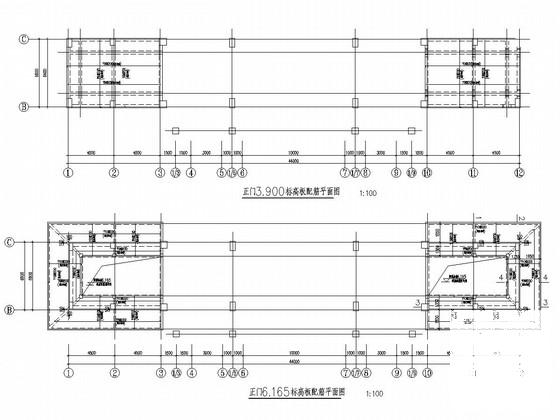

板配筋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 中学设计图纸 - 1
    中学设计图纸 - 1
  • 中学设计图纸 - 2
    中学设计图纸 - 2
  • 中学设计图纸 - 3
    中学设计图纸 - 3
  • 中学设计图纸 - 4
    中学设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
