单层框架结构中学大门结构设计CAD施工图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:3张
  • 设计年代:近代

附件详情

河北某中学大门结构设计图
该资料为:河北某中学大门结构设计图
该资料包含:
结构设计总说明、基础平面图、顶层梁配筋图、顶层板配筋图、警卫室结构平面图共三张图纸。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

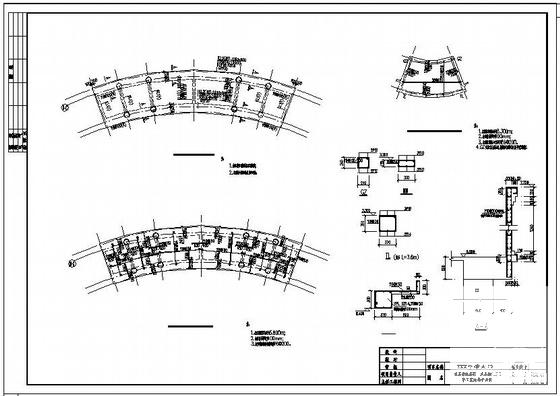

  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1

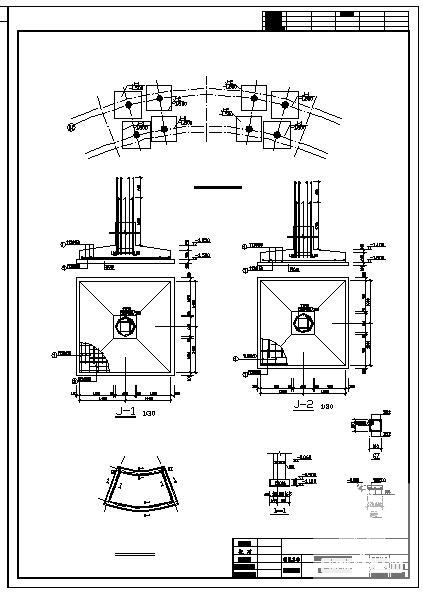

  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2

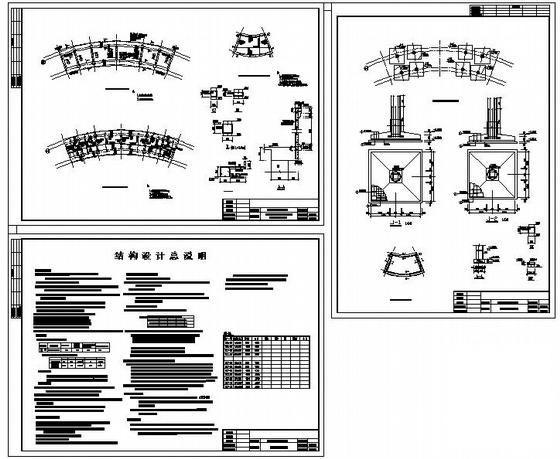

  • 框架结构结构施工图 - 3
