双层空间网架结构加油站结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.40kN/平方米
  • 参考图纸:15张
  • 设计年代:近代

附件详情

该项目为浏阳某汽车加油加气站的屋架结构图,建筑设计结构形式为双层网架结构,节点类型为螺栓球。
该资料包含:设计与施工说明、网架 平面布置图 、网架上弦安装图、网架杆件材料表、网架下弦安装图、网架腹杆安装图、网架螺栓球加工图等共15张图纸。

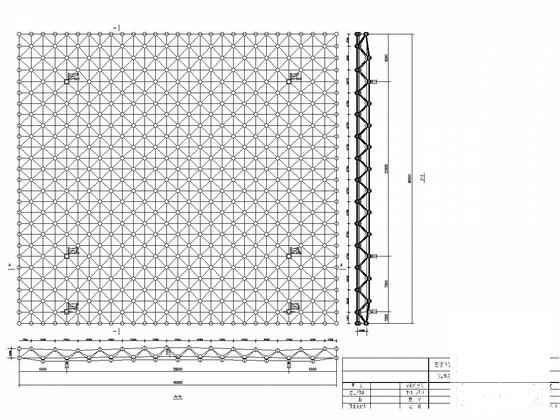

网架上弦安装图

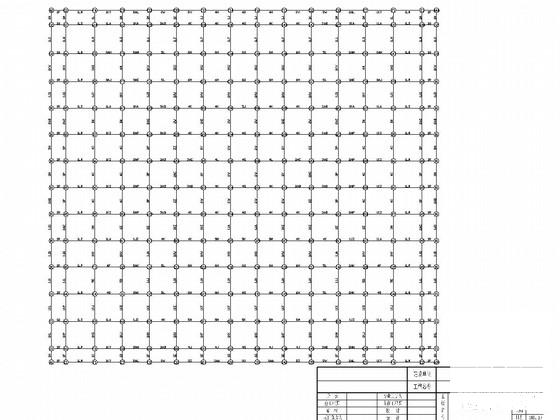

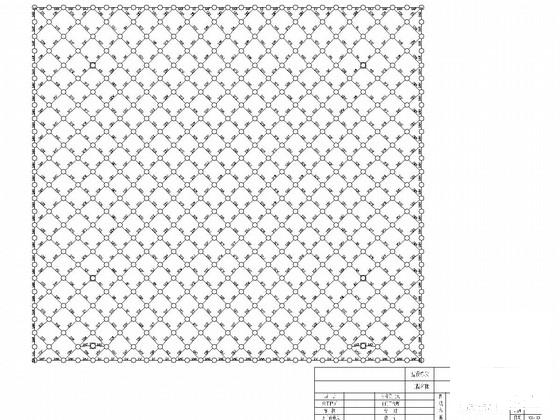

网架腹杆安装图

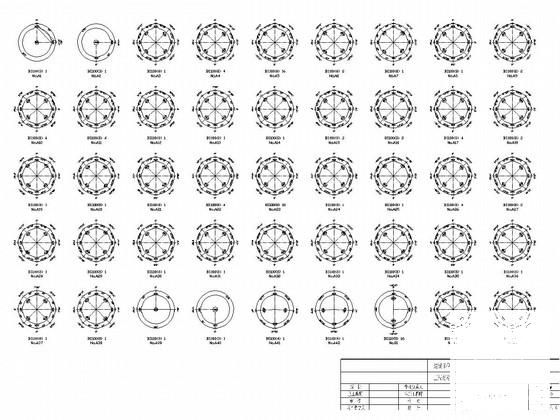

网架螺栓球加工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 空间网架结构施工 - 1
    空间网架结构施工 - 1
  • 空间网架结构施工 - 2
    空间网架结构施工 - 2
  • 空间网架结构施工 - 3
    空间网架结构施工 - 3
  • 空间网架结构施工 - 4
    空间网架结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
