地铁车站站房结构施工CAD图纸

• 建筑类别：交通建筑

• 建筑高度类型：多层建筑


• 厂房建筑高度类型：多层厂房

• 建筑地下层数：3层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：100年

• 建筑设计结构形式：钢筋混凝土结构

• 钢筋混凝土结构：其他结构

• 结构安全等级：一级

• 抗震设防烈度：6度抗震

• 地下室功能：人防

• 参考图纸：59张

• 设计年代：近代

附件详情

知名设计院设计。
本车站结构抗震设防烈度为六度，设防属交通运输类，相当于地面乙类建筑，抗震等级为三级。
车站主体采用地下二层两跨（劳动路以南为三层两跨），现浇钢筋混凝土结构，采用明挖顺作法施工。本站采用复合墙结构，地下连续墙为主体结构的一部分，标准段内衬为700厚、端头井内衬为800厚。

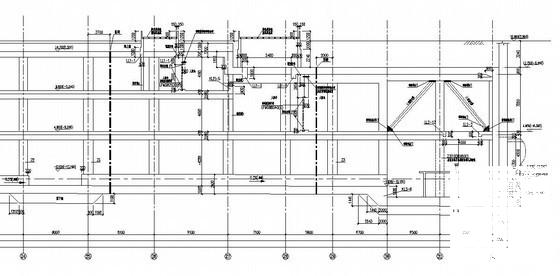

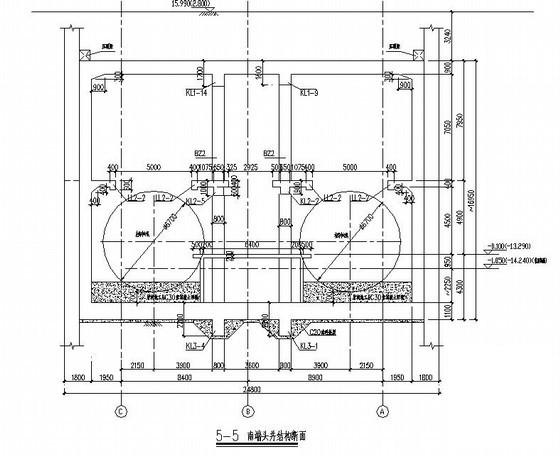

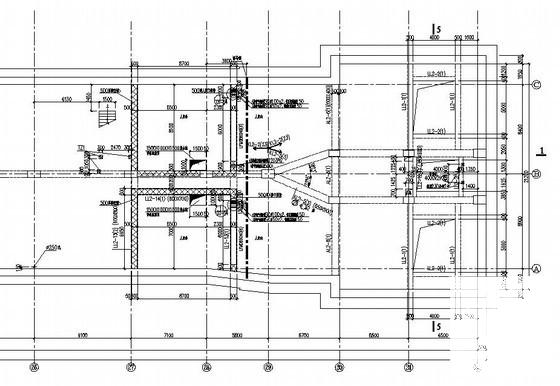

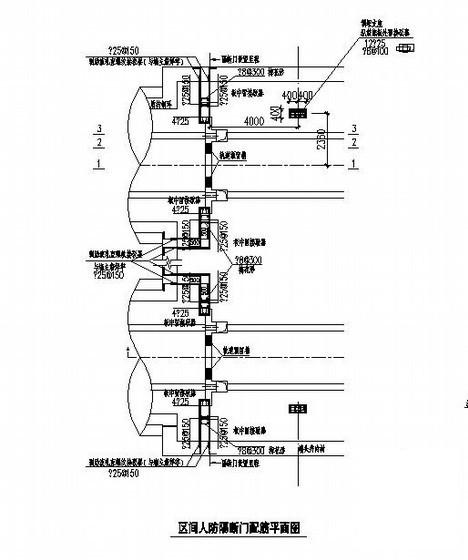

该资料包含：主体结构设计与施工总说明，车站总平面图，底板模板图，站厅层模板图，站厅夹层模板图，风道夹层模板图、配筋图，顶板模板图，结构纵断面，结构横剖面，平面整体法表示说明及梁柱构造图，底板配筋图，底板梁配筋图，站厅层板配筋图，站厅层梁配筋图，端头井内衬配筋，吊装孔盖板详图，检修人孔详图，检修爬梯详图，施工缝构造图，施工缝构造图，跨内诱导缝构造图，诱导缝构造详图，盾构进出洞处预埋钢环构造图，顶板、站厅层板底预埋铁详图，蹬筋示意图，构造柱圈梁详图，柱配筋，杂散电流防护设计说明，横断面结构钢筋焊接示意图，车站结构钢筋连接端子制作安装图，车站结构钢筋测量端子制作安装图，车站中板开孔、风道、人行通道结构墙开孔钢筋焊接示意图，钢筋焊接要求，人防套管做法详图，工程桩桩位图，工程桩、试桩、锚桩详图，车站与附属结构接头大样构造，车站与附属接头预留钢筋连接器布置图，区间人防隔断门土建施工预留措施等
共59张图纸。
出图时间：近代.06
