22880平米9层医院净化空调CAD施工大样图

  • 设计说明:无
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:22880平方米
  • 地上层数:9层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计内容:空调,洁净,其它
  • 空调系统:空气-水系统
  • 洁净等级:百级,万级
  • 水系统:双管制,四管制,异程式
  • 项目所在地:北京

附件详情

该项目为北京XX院医疗周转楼洁净手术部、ICU和实验室区域净化工程,总建筑面积22880m,主体为钢结构,地上九层,地下一层,该资料范围包括手术部、ICU、实验室。其中手术部位于九层,含I级手术室1间,I级MR室1间,III级手术室5间;ICU位于八层,共包含病床33床,A区设有病床15床,B区设有病床18床;实验室位于地下一层,设有万级培养室2间和万级仪器室1间。手术部和ICU设备机房位于大楼屋顶,实验室设备机房位于地下一层。

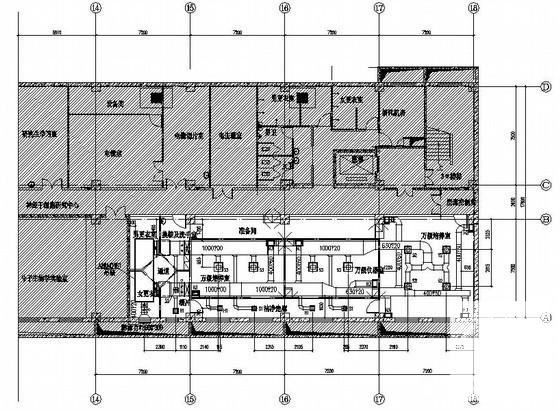

地下一层空调通风平面图

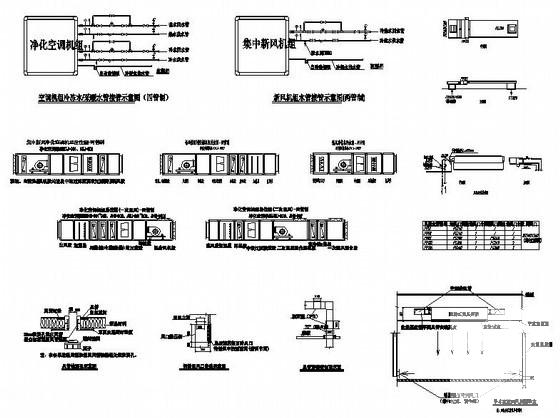

大样图

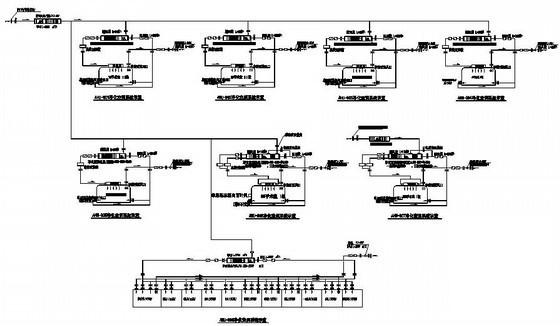

净化空调系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

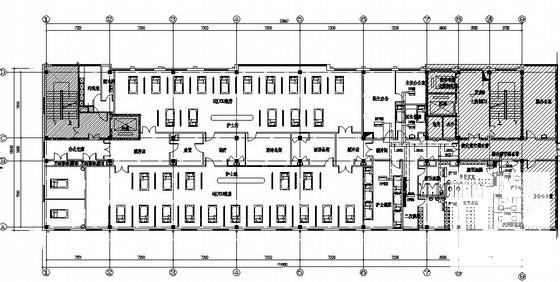

  • 医院净化空调施工 - 1
    医院净化空调施工 - 1
  • 医院净化空调施工 - 2
    医院净化空调施工 - 2
  • 医院净化空调施工 - 3
    医院净化空调施工 - 3
  • 医院净化空调施工 - 4
    医院净化空调施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
