两层框架结构中学院内浴室厕所结构施工CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目为三中院内一浴室厕所。框架结构体系,建筑抗震分类为乙类,结构设计设用年限为50年,建筑物结构安全等级为二级,地基基础安全等级为三级;抗震设防烈度为6度,采用柱下条形基础;该项目的基础设计等级为丙级。
该资料包含: 结构设计说明 ,基础 平面布置图 ,地梁结构配筋图,柱标准层布置图,结构模板图,结构板配筋图,梁配筋图,楼梯图,共计8张图。
分享投稿时间:近几年3月。

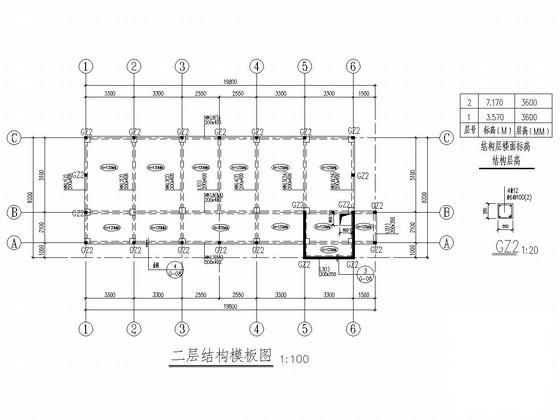

二层结构模板图

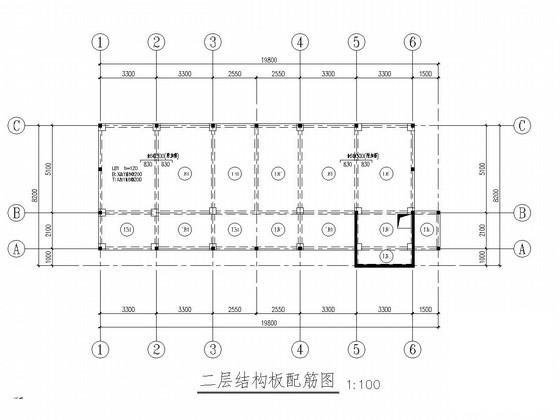

二层结构板配筋图

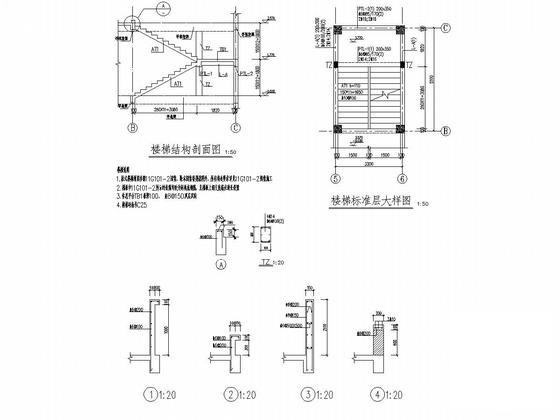

楼梯图

柱标准层布置图

二层结构梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 两层框架结构图纸 - 1
    两层框架结构图纸 - 1
  • 两层框架结构图纸 - 2
    两层框架结构图纸 - 2
  • 两层框架结构图纸 - 3
    两层框架结构图纸 - 3
  • 两层框架结构图纸 - 4
    两层框架结构图纸 - 4
  • 两层框架结构图纸 - 5
    两层框架结构图纸 - 5
  • 两层框架结构图纸 - 6
    两层框架结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
