4层框架结构综合活动中心及敬老院结构施工CAD图纸

  • 建筑类别:办公, 医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:45张
  • 设计年代:近代

附件详情

该项目是四川某县综合活动中心、敬老院项目,包括4层及2层建筑,0~5#栋,其中1#4层,其余2层,均为框架结构,基础采用柱下独立基础,基础设计等级为丙级,抗震设防烈度为7度。
该资料包含:各栋 结构设计说明 ,基础图,基础详图,柱布置图,梁板配筋图,楼梯图等共计45张图。
分享投稿时间:近几年4月。

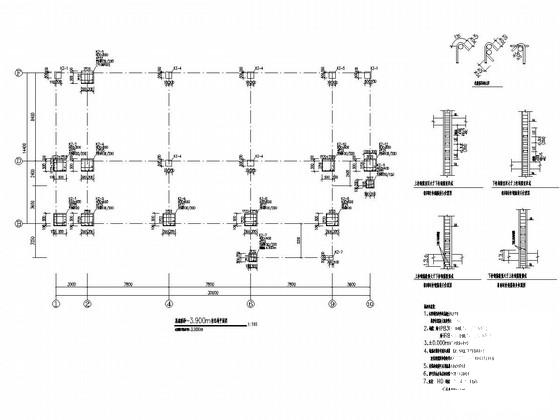

基础顶面~3.900m柱结构平面图

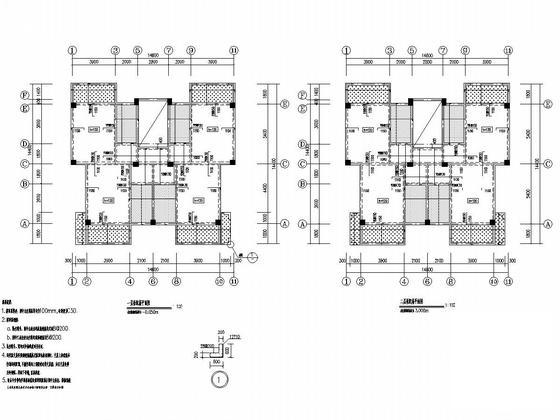

二层梁配筋平面图

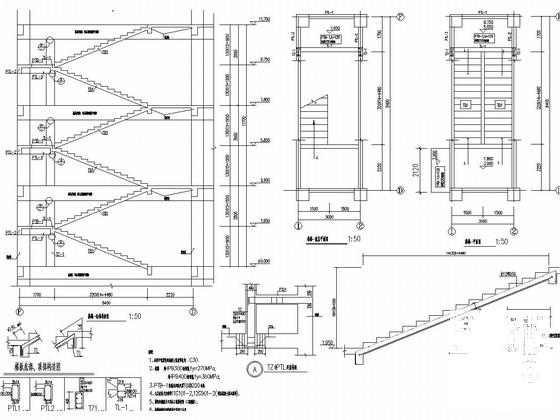

楼梯图

楼面板配筋平面图

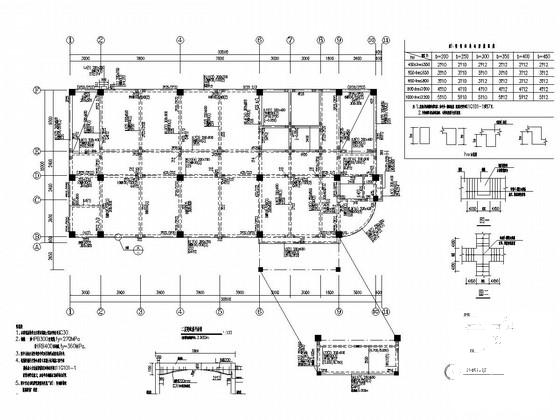

三层板配筋平面图

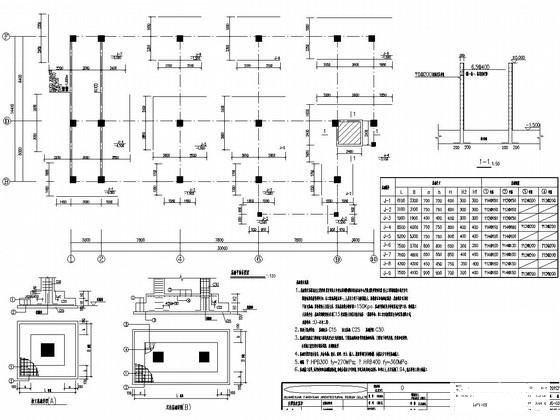

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构活动中心 - 1
    框架结构活动中心 - 1
  • 框架结构活动中心 - 2
    框架结构活动中心 - 2
  • 框架结构活动中心 - 3
    框架结构活动中心 - 3
  • 框架结构活动中心 - 4
    框架结构活动中心 - 4
  • 框架结构活动中心 - 5
    框架结构活动中心 - 5
  • 框架结构活动中心 - 6
    框架结构活动中心 - 6
以上是部分截图,请下载附件后查看完整高清内容
