4726平米4层综合楼空调风机盘管加新风系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4726平方米
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计内容:空调
  • 空调系统:全空气系统
  • 水系统:双管制,同程式,闭式

附件详情

一、项目概要:
该项目为某综合楼空调工程,总建筑面积约4726平方米,共四层,建筑总高度为18.9m...
二、冷热源:
螺杆式冷水机组...
三、空调系统:
1.商场采用全空气系统,一次回风;办公室及客房采用风机盘管加新风系统。
2.冷水系统:双管制、水平同程的闭式系统,夏季供冷,冬季供热。
3.新风系统:新风管分层水平布置...

图纸共10张。

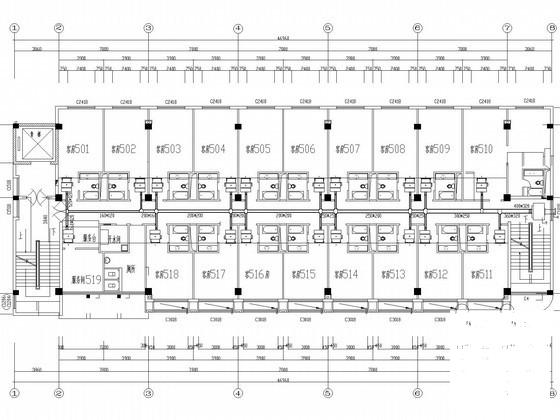

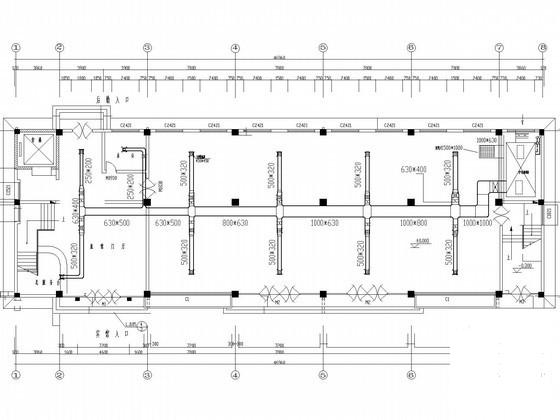

空调平面图

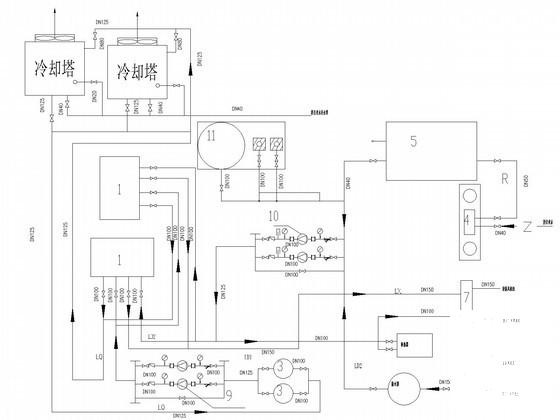

制冷机房流程图

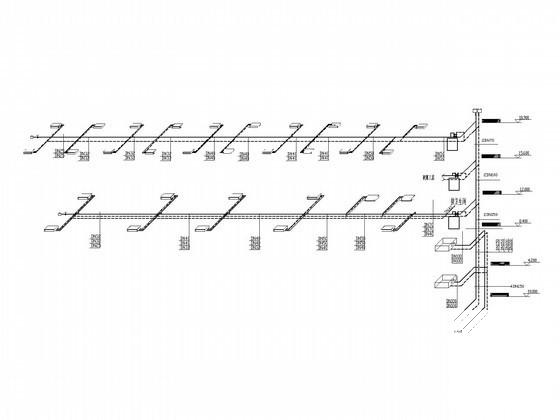

空调水系统

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 风机盘管加新风系统 - 1
    风机盘管加新风系统 - 1
  • 风机盘管加新风系统 - 2
    风机盘管加新风系统 - 2
  • 风机盘管加新风系统 - 3
    风机盘管加新风系统 - 3
  • 风机盘管加新风系统 - 4
    风机盘管加新风系统 - 4
以上是部分截图,请下载附件后查看完整高清内容
