科研楼空调系统CAD施工图纸(风机盘管加新风).dwg

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目六层为科研办公楼，地下一层为设备用房,建筑高度为22.7m,建筑总面积14735.7m?.其中负一层地下室建筑面积为1162.5m?。设计范围：一至六层夏季中央空调系统；负一层地下室设备用房通风；不具备自然排烟条件的内走道机械排烟。 　　空调夏季集中冷源为设置于负一层地下室的两台螺杆式冷水机组，供回水温度为7/12°C，单机制冷量为590kw。与其配合使用的冷水、冷却水泵各三台（各备用一台）；空调夏季总冷负荷为1220kw；空调夏季冷负荷指标为：餐厅260w/m?；科研办公室为92w/m?，活动室为182w/m?。空调水系统为一次泵变水量双管制系统。冷水系统采用设置于屋面的膨胀水箱定压,冷却塔设置于屋顶。空调房间采用风机盘管加新风的空调方式。全楼共设新风系统13个，各楼层均设置单独新风系统，新风由吊顶新风机组处理。

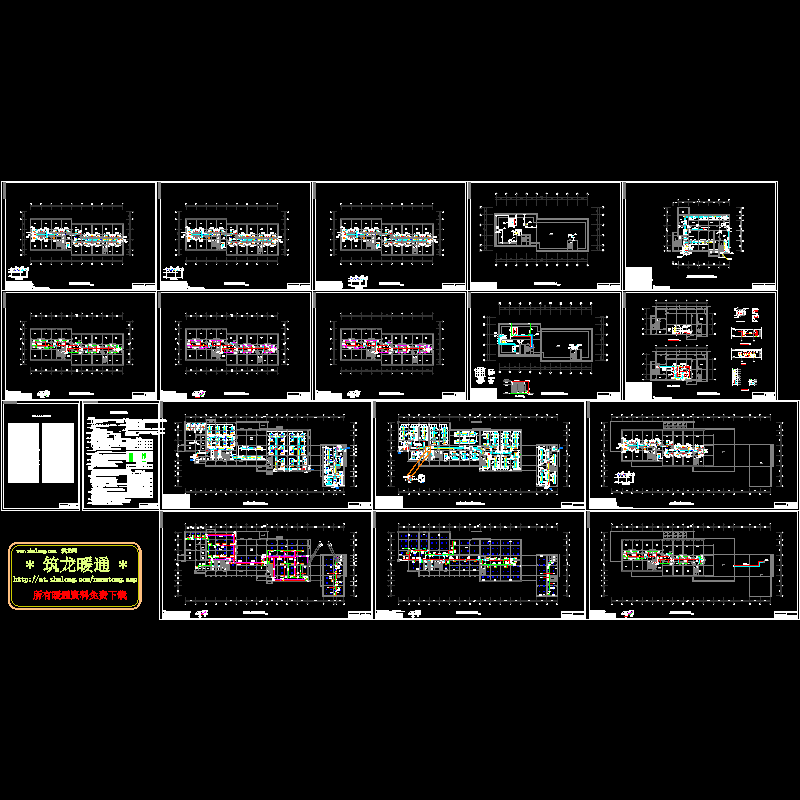

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
