8层框架结构金属公司办公楼结构施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该项目是锌业公司办公楼项目,地上8层,工程总建筑面积6275平方米,结构体系为框架结构。工程桩采用预应力混凝土薄壁管桩,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,桩位平面布置图,基础结构 平面布置图 ,柱平面配筋图,各层梁、板配筋图,楼梯图等共计25张图。

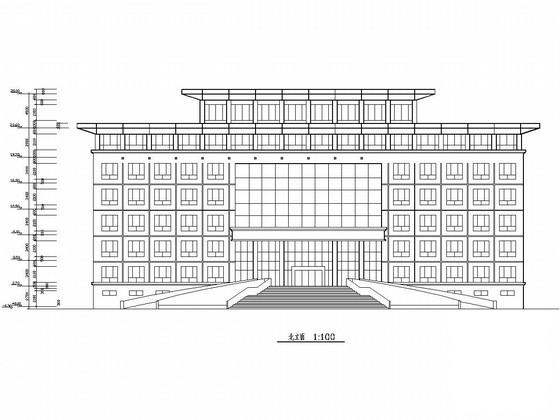

建筑专业该资料包含:施工说明,平面图,立面图,剖面图等共计16张图。
分享投稿时间:近几年8月。

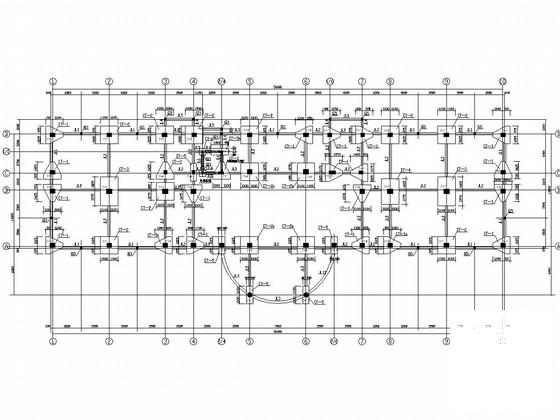

基础结构平面布置图

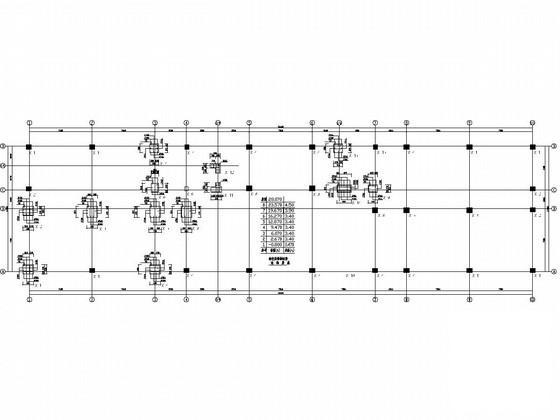

标高19.670~23.570m柱平面配筋图

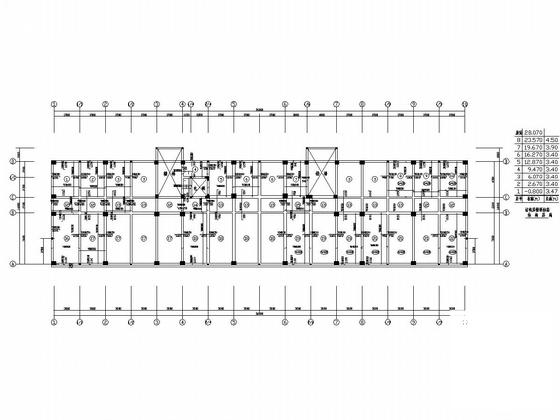

标高19.670m层板配筋图

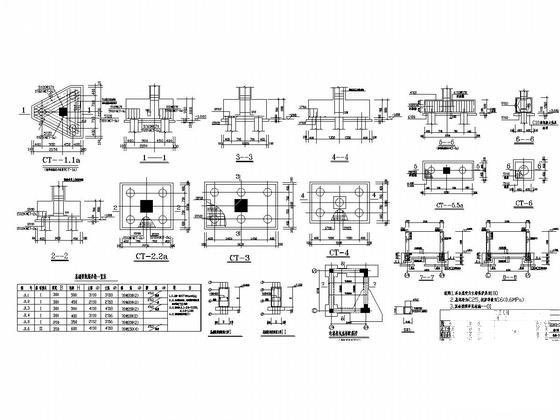

基础详图

三层平面

剖面图

标高9.470m层梁配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 公司框架结构 - 1
    公司框架结构 - 1
  • 公司框架结构 - 2
    公司框架结构 - 2
  • 公司框架结构 - 3
    公司框架结构 - 3
  • 公司框架结构 - 4
    公司框架结构 - 4
  • 公司框架结构 - 5
    公司框架结构 - 5
  • 公司框架结构 - 6
    公司框架结构 - 6
  • 公司框架结构 - 7
    公司框架结构 - 7
  • 公司框架结构 - 8
    公司框架结构 - 8
以上是部分截图,请下载附件后查看完整高清内容
