6层框架结构船舶公司综合办公楼结构施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:49张
  • 设计年代:近代

附件详情

该项目是船舶公司综合办公楼项目,建筑层数:地上6层、地下1层,总建筑设计面积:10305.38平方米,其中地上建筑设计面积:8709.50平方米,地下建筑面积1595.88平方米。采用梁板式筏基基础,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含:结构设计总说明,空心板设计说明,基础筏板平法施工图,基础梁平法施工图,各层柱平法施工图,梁平法施工图,板平法施工图,空心板洞口处理大样图,楼梯结构施工图等共计24张图。

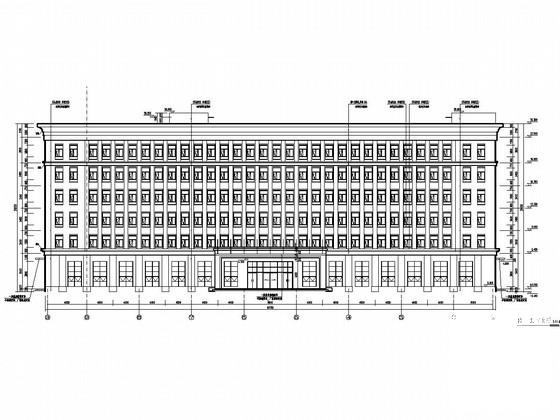

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,门窗图,各种大样图等共计25张图。
分享投稿时间:近几年12月。

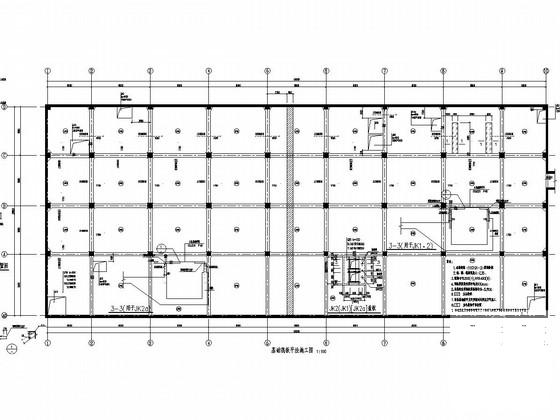

基础筏板平法施工图

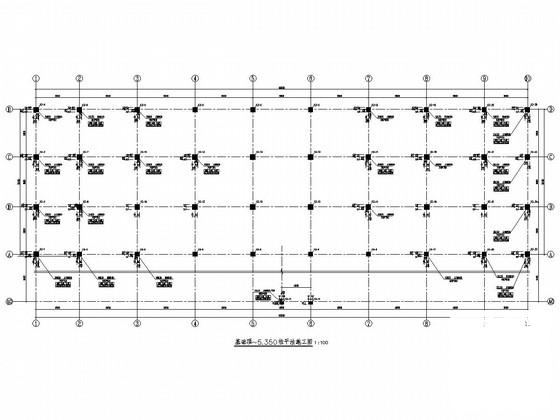

基础顶~5.350柱平法施工图

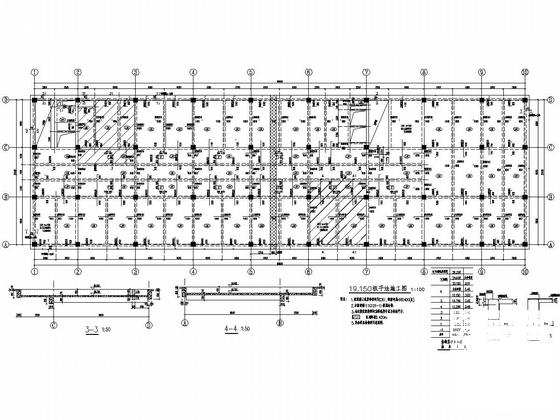

19.150板平法施工图

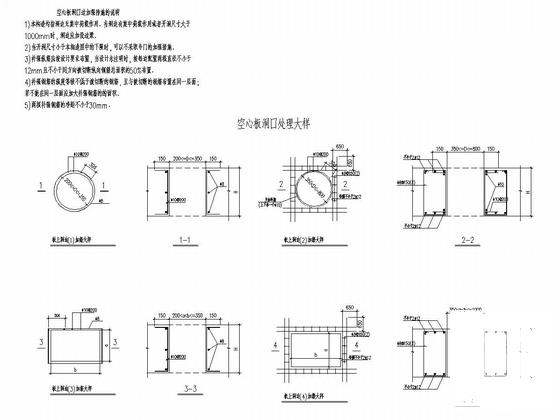

空心板洞口处理大样图

三、四、五层平面图

大样图

8.800梁平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 公司框架结构 - 1
    公司框架结构 - 1
  • 公司框架结构 - 2
    公司框架结构 - 2
  • 公司框架结构 - 3
    公司框架结构 - 3
  • 公司框架结构 - 4
    公司框架结构 - 4
  • 公司框架结构 - 5
    公司框架结构 - 5
  • 公司框架结构 - 6
    公司框架结构 - 6
  • 公司框架结构 - 7
    公司框架结构 - 7
  • 公司框架结构 - 8
    公司框架结构 - 8
以上是部分截图,请下载附件后查看完整高清内容
