地上4层全现浇框架结构办公楼结构施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该附件为四川某办公楼,采用全现浇框架结构,基础为柱下独立基础,结构最大高度约为20.7米,采用8度抗震措施。

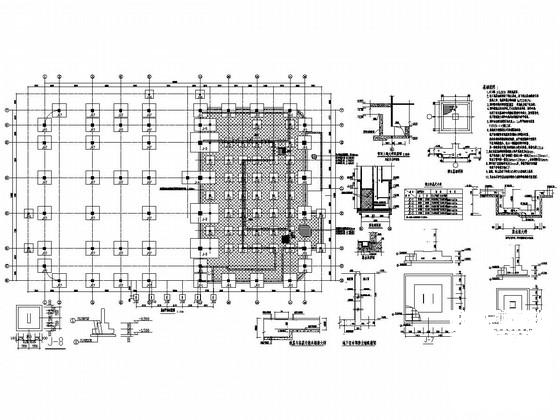

该资料包含: 结构设计说明 、基础 平面布置图 、柱平法施工图、结构平面布置及板配筋图、檩条布置图、弧梁布置图、梁平法施工图、楼梯施工图等共20张图纸。

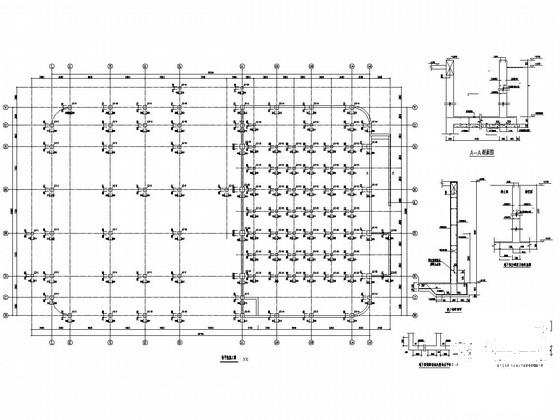

柱平法施工图

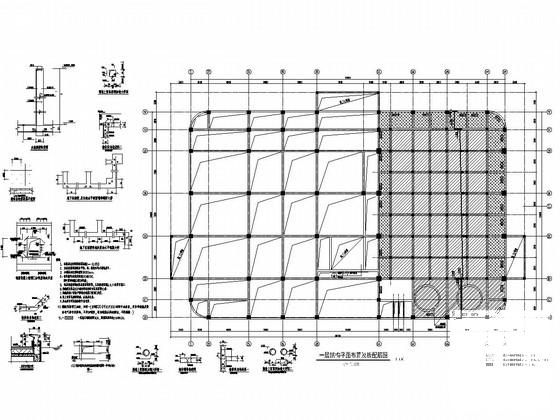

一层结构平面布置及板配筋图

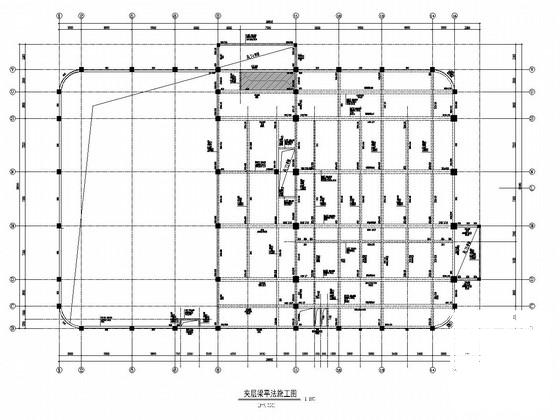

夹层梁平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 全现浇框架结构 - 1
    全现浇框架结构 - 1
  • 全现浇框架结构 - 2
    全现浇框架结构 - 2
  • 全现浇框架结构 - 3
    全现浇框架结构 - 3
  • 全现浇框架结构 - 4
    全现浇框架结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
