地上3层现浇框架结构学生服务中心结构施工CAD图纸
- 建筑类别：文化
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.45kN/平方米
- 参考图纸：12张
- 设计年代：近代
附件详情
该项目为江西某学校的学生服务中心，地上三层，建筑设计结构形式为现浇框架结构，基础为沉管灌注桩，6度设防。
该资料包含：
结构设计说明

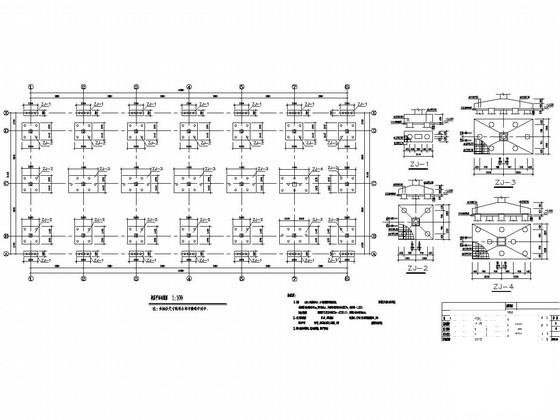

、桩基平面布置图、框架柱
平面布置图
、框架柱配筋截面表、基础梁平法配筋图、梁平法配筋图、板配筋图、构架梁平法配筋图等共12张图纸。

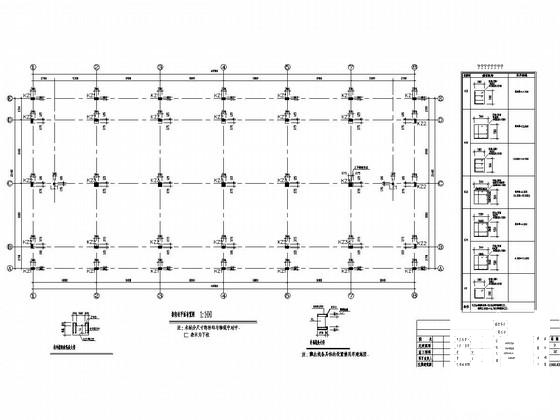

框架柱平面布置图

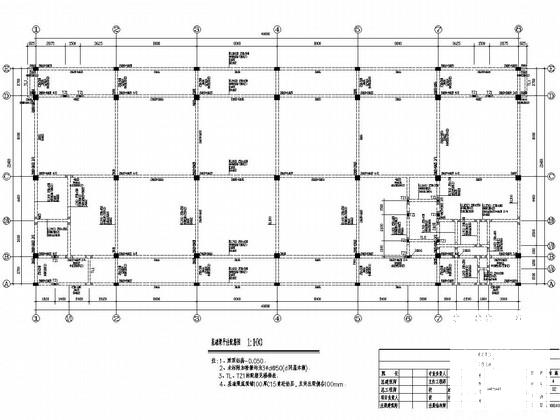

基础梁平法配筋图

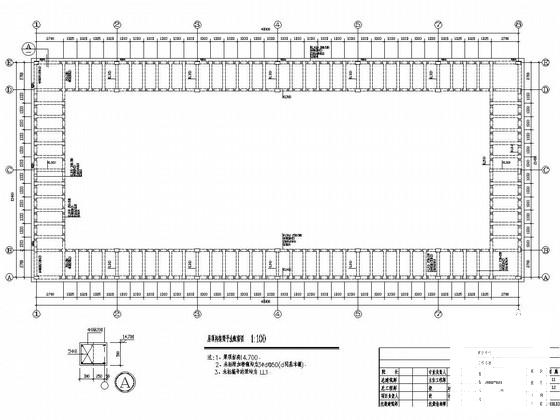

屋顶构架梁平法配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
现浇框架结构 - 1 -
现浇框架结构 - 2 -
现浇框架结构 - 3 -
现浇框架结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.88 MB
- 收藏次数：0
-
文件名称：
附件-995887967079598980987.zip
现浇框架结构下载
