地上2层钢网壳屋盖结构办公楼结构施工CAD图纸

附件详情

该项目为浙江某办公大厦，地下一层层高3.6米，地下二层层高为5.6米，一层层高为5.98米，二层层高为7.52米，屋盖最高点层高为8.5米，总高为22.3米，屋盖以下为钢筋混凝土框架结构，屋盖采用钢网壳，基础为钻孔灌注桩，6度设防。

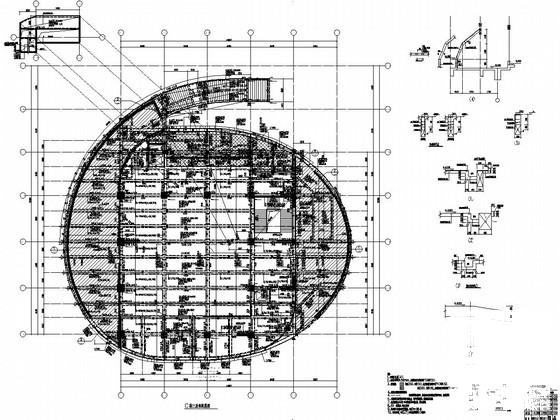

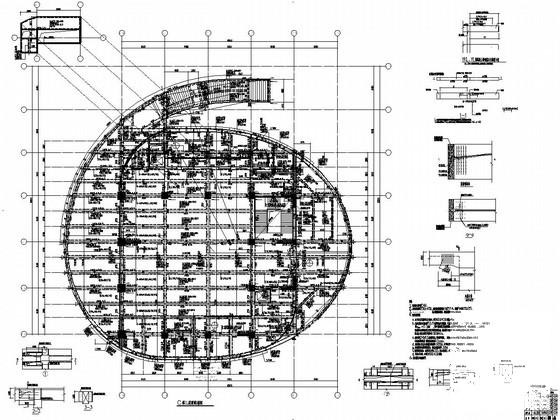

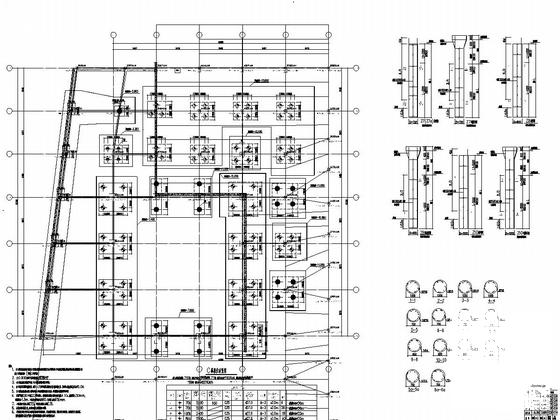

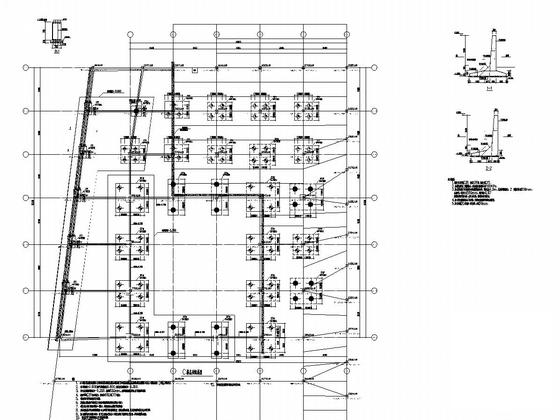

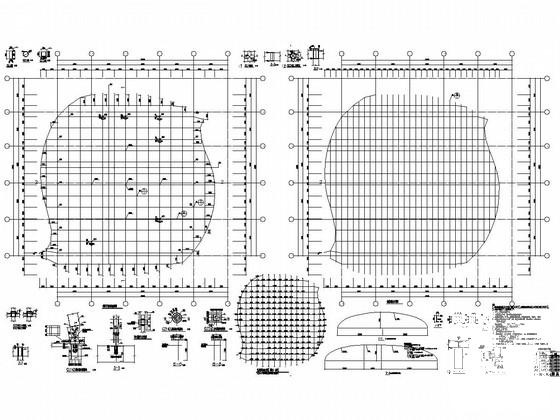

该资料包含： 结构设计说明 、桩位布置图、底板配筋图、承台配筋图、柱配筋图、板配筋图、梁配筋图、观景台钢结构屋顶施工图、楼梯配筋图等共17张图纸。
