单层混凝土柱钢屋盖厂房结构施工CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:混合结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:38张

附件详情

结构设计总说明、桩位平面布置图、基础平面布置图、屋顶结构平面图、结构平面图、柱配筋图、屋面檩条布置图、屋面结构布置图、结构 平面布置图 、支撑节点、楼梯节点共3套38张图纸。

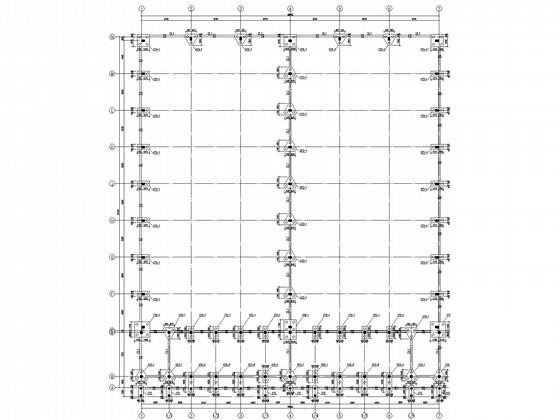

基础平面布置图

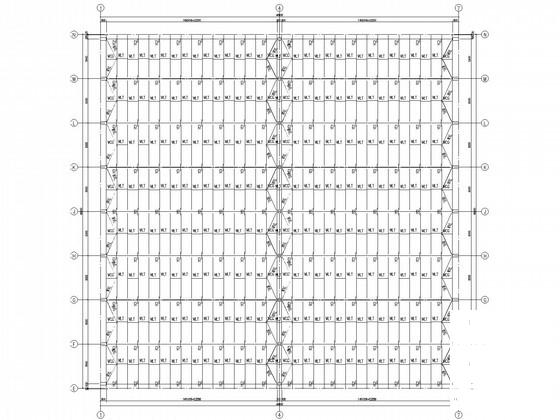

屋面结构布置图

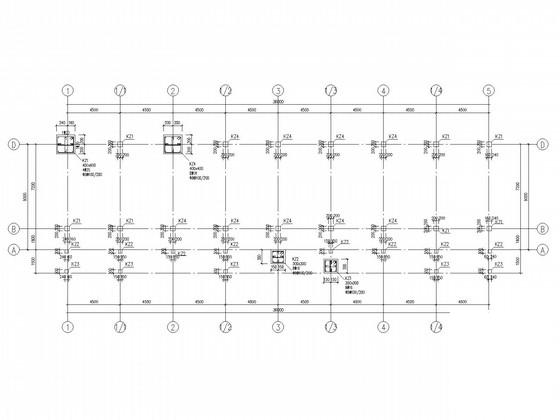

柱配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

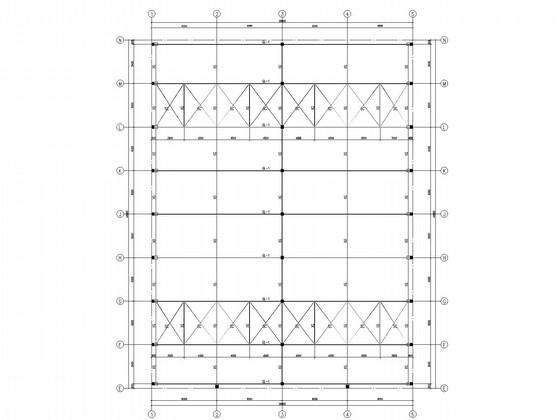

  • 混凝土厂房结构 - 1
