惠东2层D型独立别墅全套CAD施工图纸(框架结构)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:34张
  • 设计年代:近代

附件详情

惠东某D型独立别墅全套图纸
该资料为:惠东某D型独立别墅全套图纸
抗震设防烈度:6度
结构类型:钢筋混凝土
结构体系:异型柱框架
该资料包含:
建筑图:
别墅节能专篇、地下一层平面图、半地下室平面图、各层平面图、屋顶平面图、立面图、剖面图共10张图纸;
结构图:
基础平面布置图、墙、柱平法施工图、地下室一层结构平面图、各层结构平面图、屋顶结构平面图共6张图纸;
暖通图:
设计施工说明、一层燃气平面图共2张图纸。
电气图:
电气设计总说明、主要设备表及强、弱电系统图、各层 照明平面图 、屋顶 防雷平面图 、基础接地平面图、各层 弱电平面图 共10张图纸;
给排水图:
给排水设计施工说明、图例、给排水系统展开图、各层给排水平面图、屋顶层给排水平面图共6张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

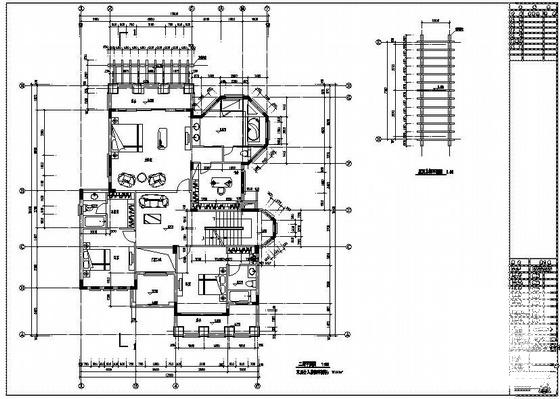

  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1

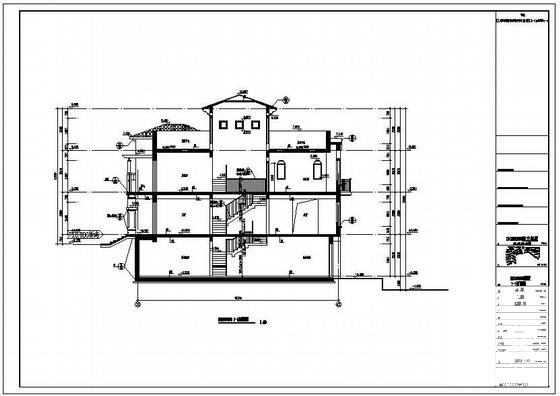

  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2

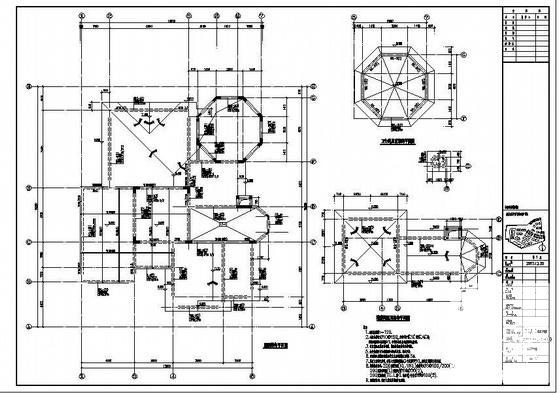

  • 框架结构结构施工图 - 3
    框架结构结构施工图 - 3

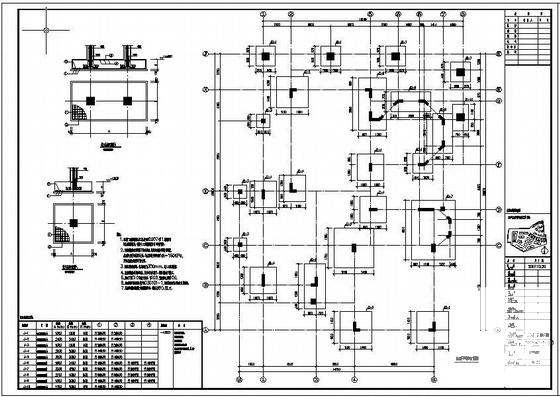

  • 框架结构结构施工图 - 4
    框架结构结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
