两层坡屋顶框架别墅结构设计全套施工CAD图纸

附件详情

1、建筑图：

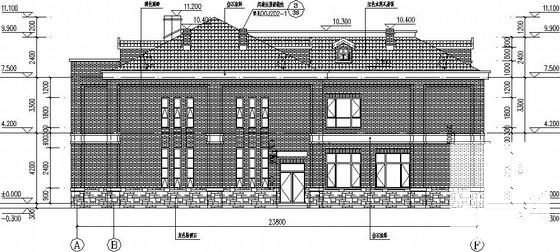

资料目录、施工图设计说明、营造做法表、总平面图、首层平面图、二层平面图、阁楼层平面图、屋顶平面图、立面图、剖面图、外檐详图、门窗表、门窗小样及卫生间详图。
2、结构图：

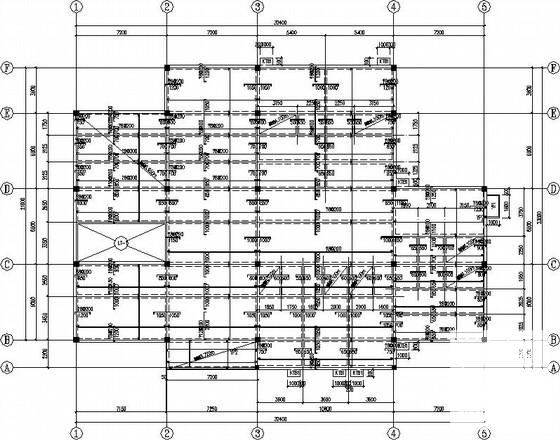

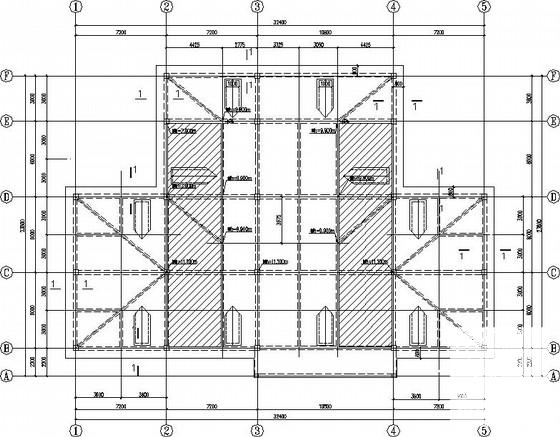

结构设计总说明、基础平面布置图、基础详图、柱平法施工图、梁平法布置图、结构平面布置图、坡屋面梁平法布置图、坡屋面结构平面布置图、典型坡屋面梁模板图、楼梯平立面布置图、楼梯详图
3、暖通图：
暖通给排水设计说明及主要工程数量表、首层空调通风平面图、二层空调通风平面图、首层给排水平面图、二层给排水平面图、给排水系统图
4、电气图：
电气设计说明、首层照明平面图、二层照明平面图、阁楼层 照明平面图 、首层电力平面图、二层电力平面图、屋顶层 防雷平面图 、首层弱电平面图、二层弱电平面图、 配电箱系统 图、弱电系统图、主要设备材料表
