坡屋顶两层独栋别墅建筑施工CAD图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅类型：独栋别墅
• 建筑高度：多层建筑
• 外立面材料：涂料,其他
• 建筑结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 项目地址：山东
• 图纸设计格式：CAD2000
• 建筑面积：331平方米
• 用地面积：206平方米

户型是两层独栋别墅，总建筑面积331平米，一层建筑面积206平米，二层建筑面积125平米。一层设有双车库，客厅、餐厅、厨房、工人房、洗衣房、书房、卫生间2间、次卧、内庭院；二层设有主卧、次卧2间、2个卫生间、衣帽间和二个露台。

本户型采用平屋顶与坡屋顶相结合，外观造型高低错落，别致大方，采光通风良好,色彩明快，整体平面布局紧凑、功能分区合理，房间尺度设计适宜，空间利用率高。

面阔约16.8米，进深约14.7米，建筑檐口高度约6.6米，总建筑面积约331平方米，建筑占地面积约206平方米。

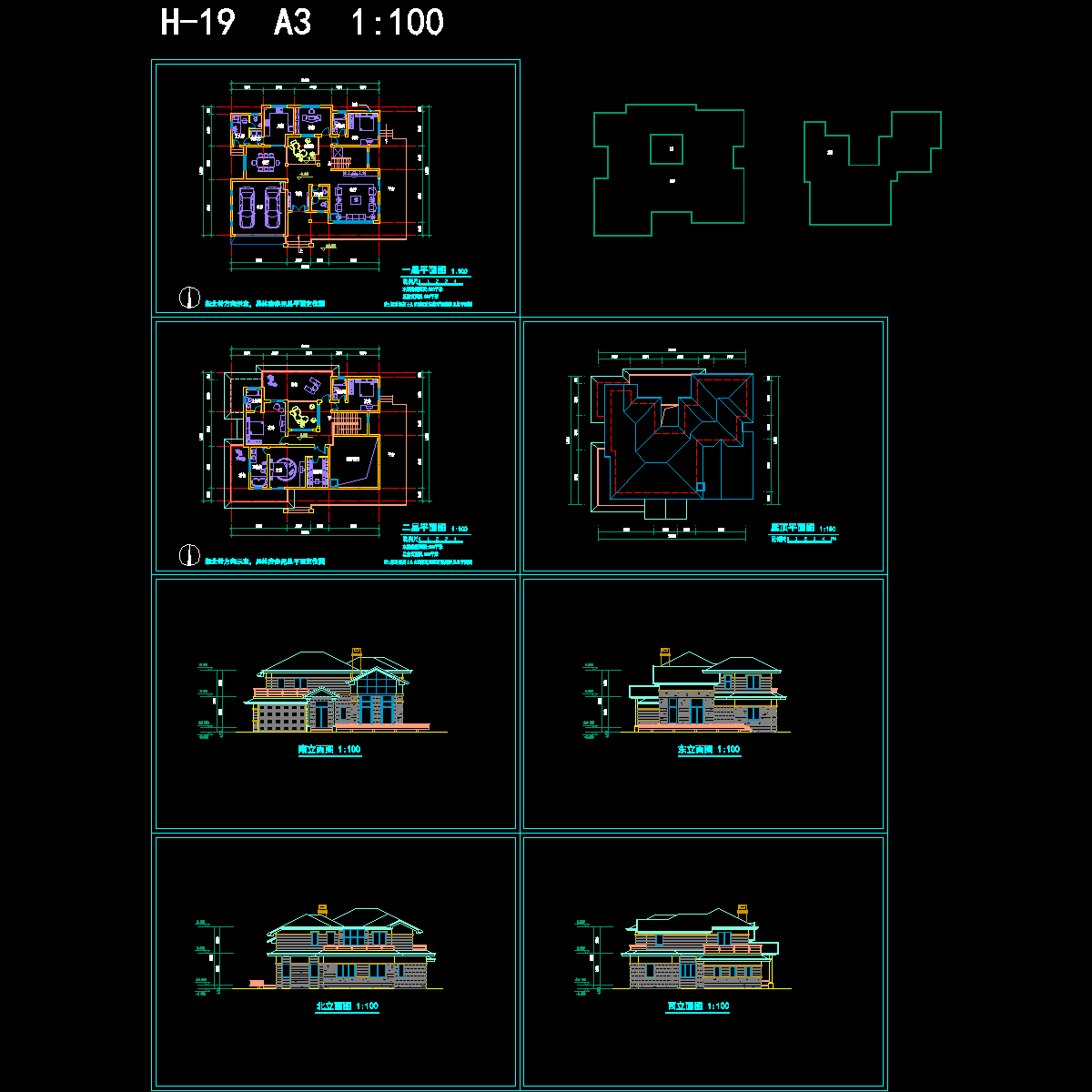

以下是部分图纸展示：

立面图

一层平面图

二层平面图

屋顶平面图

南立面图

北立面图

东立面图

西立面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
