3层框架结构小别墅结构施工CAD图纸(阁楼)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.30kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该附件为浙江某小别墅,含阁楼,地上三层,建筑设计结构形式为框架结构,基础为人工挖孔桩基础,非抗震设计。
该资料包含: 结构设计说明 、桩基平面布置图、墙柱结构 平面布置图 、墙柱配筋平面图、基础梁配筋平面图、底板配筋平面图、 楼梯详图 等共10张图纸。

梁平法配筋平面图

板平法配筋平面图

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

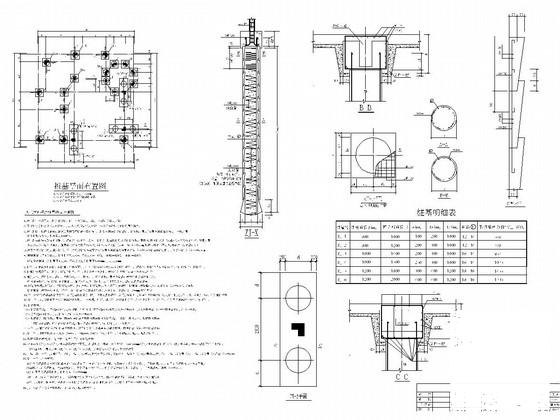

  • 框架结构小别墅结构 - 1
    框架结构小别墅结构 - 1

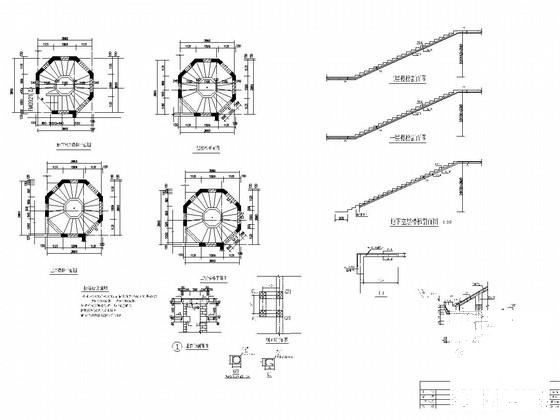

  • 框架结构小别墅结构 - 2
    框架结构小别墅结构 - 2

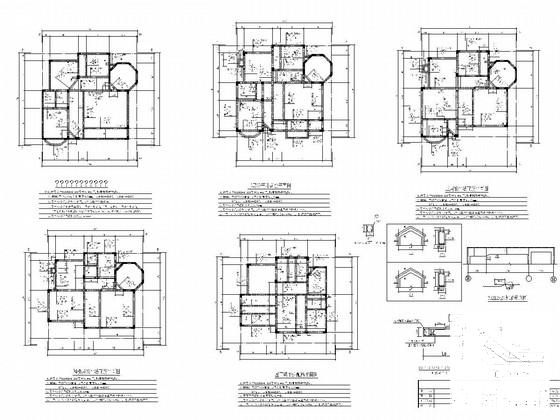

  • 框架结构小别墅结构 - 3
    框架结构小别墅结构 - 3

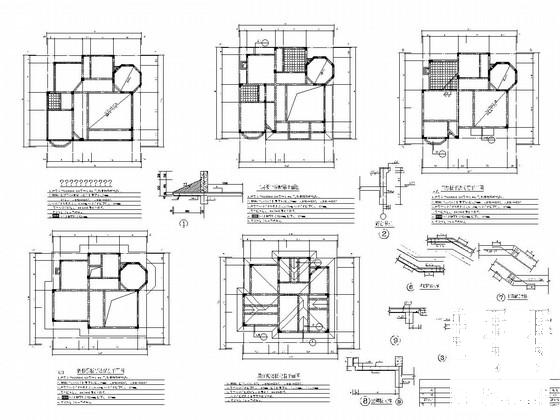

  • 框架结构小别墅结构 - 4
    框架结构小别墅结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
