地上3层框架结构小别墅结构施工CAD大样图

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:15张

附件详情

该项目为广东某小别墅,地上三层,总高度为11.17米,结构类型为钢筋混凝土框架结构,基础采用钻(冲)孔灌注桩,6度设防。
该资料包含: 结构设计说明 、柱表、钻孔灌注桩设计说明、基础平面图、基础梁配筋图、基础大样图、板配筋图、梁配筋图、大样详图、建筑设计说明、平面图、立面图、剖面图等共15张图纸。

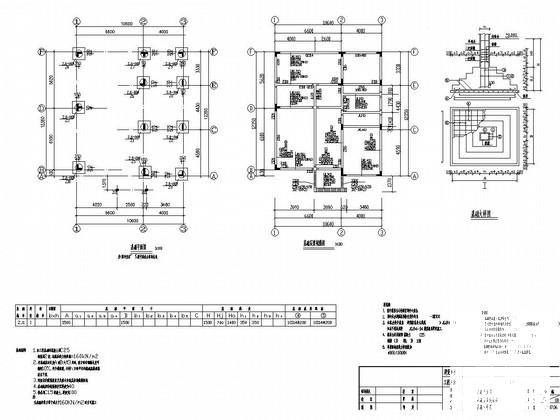

基础平面图

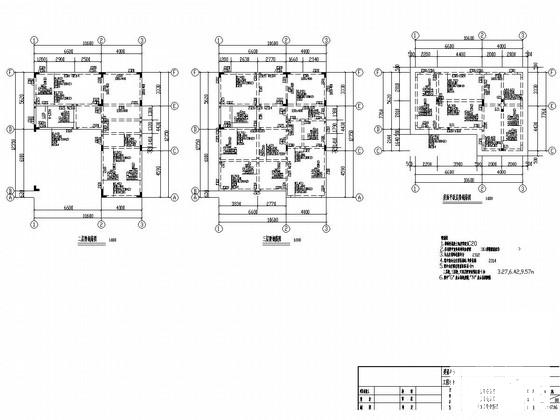

板钢筋图

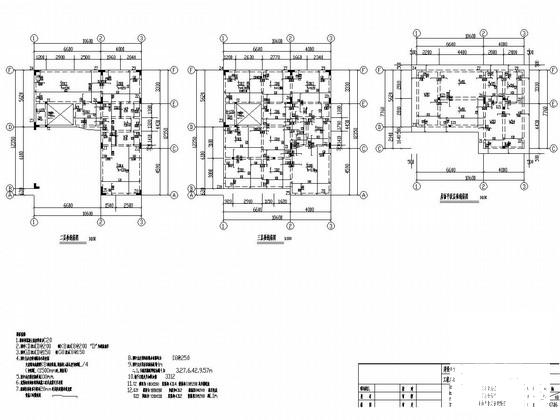

梁钢筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构小别墅结构 - 1
    框架结构小别墅结构 - 1
  • 框架结构小别墅结构 - 2
    框架结构小别墅结构 - 2
  • 框架结构小别墅结构 - 3
    框架结构小别墅结构 - 3
  • 框架结构小别墅结构 - 4
    框架结构小别墅结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
