组合楼盖地下车库结构施工CAD图纸

  • 建筑类别:交通建筑
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 地下室功能:人防, 车库
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目是人防地下室工程,地下两层,人防地下室建筑设计结构形式为:框架剪力墙结构,人防抗力等级为甲类核(常)六级,按平战结合设计,采用组合式网格现浇钢筋混凝土空心楼盖,6度设防。该项目车库基础采用独立基础加防水底板基础。
该资料包含:结构设计总说明,人防车库基础 平面布置图 ,基础详图,地下车库人防墙柱平面图,人防墙柱详图,组合式网格现浇钢筋混凝土空心楼盖 结构设计说明 ,地下二层顶板、顶梁(组合式网格)密肋楼盖肋梁平法配筋图(X、Y向),暗柱详图,风井、 楼梯详图 等共计17张图。
分享投稿时间:近几年4月。

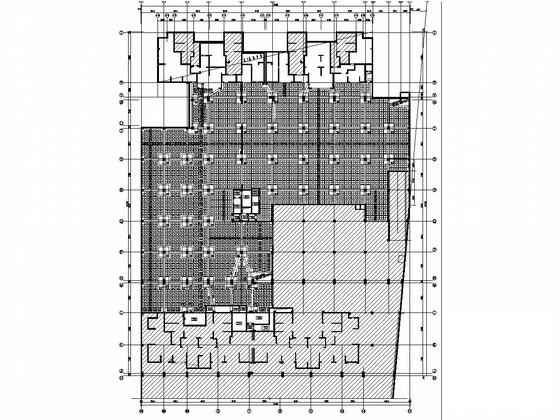

地下二层顶板(组合式网格)现浇密肋楼盖模板图

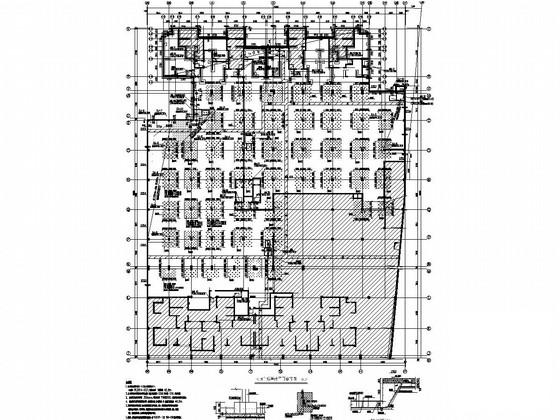

地下二层顶板(组合式网格)密肋楼盖主肋梁平法配筋图

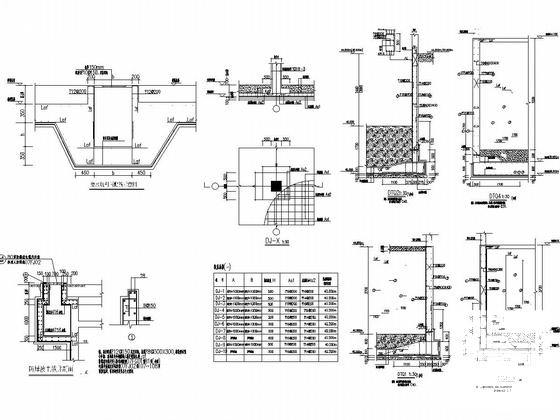

基础详图

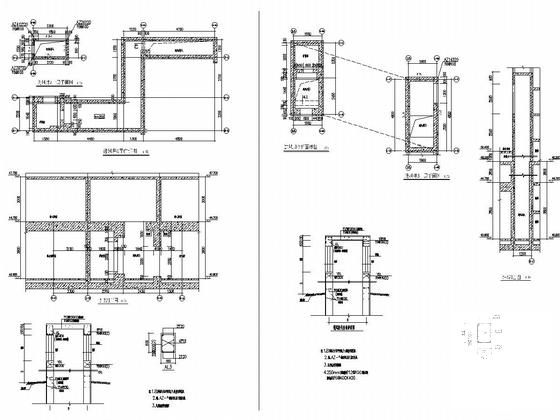

风井、楼梯详图

人防墙柱详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

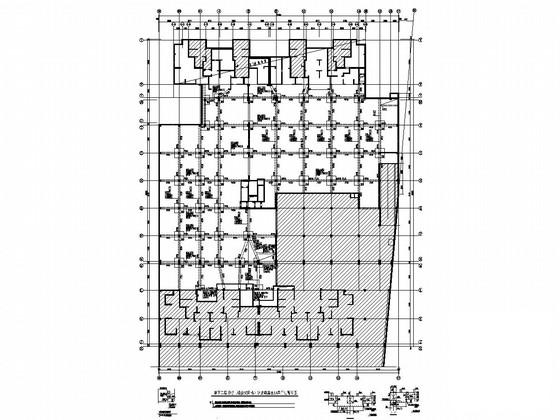

  • 地下车库结构图纸 - 1
