道路电缆管线工程CAD施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 节点大样:线槽,线管,输电线杆,其它
  • 强电 设计:低压配电,电气照明,其它

附件详情

1.规模:本期10KV主电缆回路两回,预留7回,采用8.7/15KV,YJV22-3×300电缆,每回电缆长1424M.
2.路径:电源接自前技路10架空线长头岭终端杆,用电缆引至玉容一级路秀水收费亭.电缆走路北向的非机动车道地下,路径长度1384M。
3. 电气设备 :本期装开闭所二台,预留开闭所基础二台;装电缆分支箱一台.
4.电缆分支因沿途负荷尚待开发,暂不确定.
5.敷设方式:穿管埋地,其间设电缆工作井18个,其中直线工作井9个,三通工作井6个,四通工作井3个.



2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

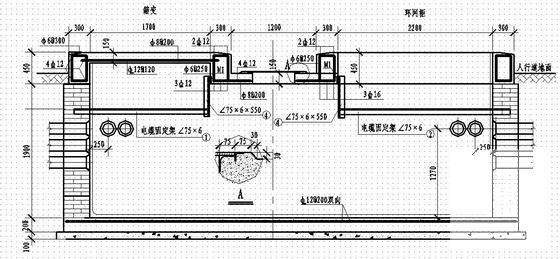

  • 道路工程施工图 - 1
    道路工程施工图 - 1

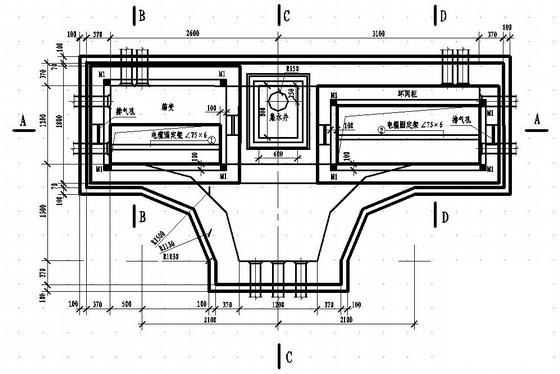

  • 道路工程施工图 - 2
    道路工程施工图 - 2

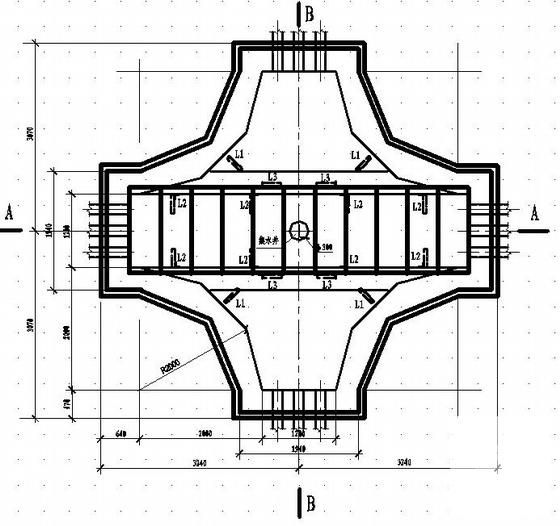

  • 道路工程施工图 - 3
    道路工程施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
